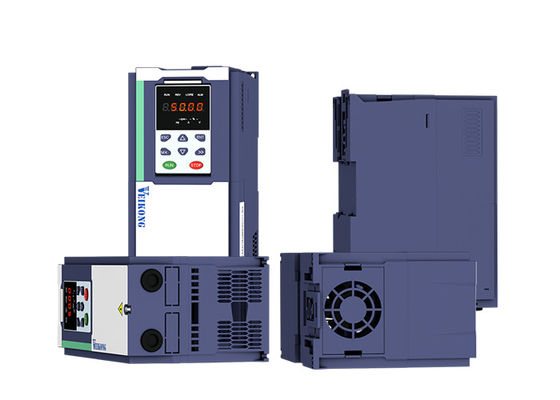

VEIKONG VFD500-PV inverter a pompa solare monofase per sistemi 220V e 380V con controllo PID
  • VEIKONG VFD500-PV Single Phase Solar Pump Inverter for 220V and 380V Systems with PID Control
  • VEIKONG VFD500-PV Single Phase Solar Pump Inverter for 220V and 380V Systems with PID Control
  • VEIKONG VFD500-PV Single Phase Solar Pump Inverter for 220V and 380V Systems with PID Control
Luogo di origine La Cina
Marca VEIKONG
Certificazione CE
Numero di modello VFD500-PV
Quantità di ordine minimo 1
Prezzo negoziabile
Imballaggi particolari il potere più di meno del cartone di uso 45kw, a partire dal caso di legno di uso 45kw
Tempi di consegna i 3 giorni, dipendono dalla quantità di ordine
Termini di pagamento L/C, T/T, Western Union
Capacità di alimentazione 15000pcs al mese
Dettagli
Nome del prodotto invertitore di monofase Voltaggio di ingresso 220V/240v
Frequenza di uscita 50 Hz/60 Hz Tipo Invertitore di frequenza di CA
Efficienza fino a 99% Protezione nell'ambito della protezione di tensione, introduca polarity/UVP/OVP/OSP/OLP/OTP, la protezione di s
Marchio Veikong Colore Blu scuro
Originale Cina Funzione speciale MPPT+PID
Evidenziare

Invertitore di pompaggio solare 4kw

,

Invertitore di pompaggio solare 5hp
Descrizione di prodotto

Invertitore di pompa solare monofase di tre fasi da 220 a 240 V da 2,2 kW



VEIKONG VFD500-PV inverter a pompa solare monofase per sistemi 220V e 380V con controllo PID 0



VEIKONG VFD500-PV inverter pompa solare caratteristiche:


1. Potenza da 220V (0,75 ¢ 75KW), 380V (0,75 ¢ 160KW)

2. Input DC/AC Compatibile, può supportare simultaneamente input DC e AC

3Funzioni di protezione: sovra-/sotto tensione, sovra-corrente, cortocircuito, guasto di fase, ecc.

4- Precisione aritmetica ottimizzata del 99%.

5Controllo a livello di liquidi multipli, protezione contro il funzionamento a secco, funzione Wake e Sleep, controllo PID

6. Autodormanza a luce debole, recupero automatico a luce forte, senza necessità di operazioni artificiali

7. Cambiamento automatico da energia solare a alimentazione della rete con luce debole

8Supporta il display LCD opzionale e il modulo GPRS.

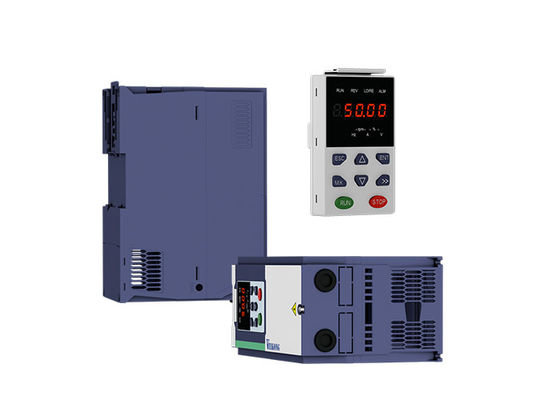

Immagini LCD e GPRS:

VEIKONG VFD500-PV inverter a pompa solare monofase per sistemi 220V e 380V con controllo PID 1

VEIKONG VFD500-PV inverter a pompa solare monofase per sistemi 220V e 380V con controllo PID 2

VEIKONG VFD500-PV inverter a pompa solare monofase per sistemi 220V e 380V con controllo PID 3



Specifiche elettriche e grado di potenza



Input fotovoltaico
Tensione di ingresso CC massima 400 V di corrente continua
Intervallo di tensione MPPT raccomandato 250 ~ 350 V di corrente continua
Voltaggio di ingresso di funzionamento raccomandato 310 V di corrente continua
Input della rete o del generatore di riserva
Voltaggio di ingresso 220V monofase ((-15% ~ 30%)
Specifica di uscita
Voltaggio di uscita nominale 3PH 220V
Frequenza di uscita 0~500,00 Hz (default: 0~50,00 Hz)
Invertitore di pompaggio solare da 380 V
Specificità di input
Input fotovoltaico
Tensione di ingresso CC massima 800 V di corrente continua
Intervallo di tensione MPPT raccomandato 450 ~ 650 V di corrente continua
Voltaggio di ingresso raccomandato 540 V di corrente continua
Input della rete o del generatore di riserva
Voltaggio di ingresso 380V trifase(-15% ~ 30%)
Specifica di uscita
Tensione di uscita nominale 3PH 380V
Frequenza di uscita 0~500,00 Hz (default: 0~50,00 Hz)
Protezione
Protezione integrata Protezione da eccesso di corrente, sovra tensione, perdita di fase di uscita, sotto carico, sotto tensione, cortocircuito, surriscaldamento, secchezza della pompa d'acqua, ecc.





Applicazione del prodotto

VEIKONG VFD500-PV inverter a pompa solare monofase per sistemi 220V e 380V con controllo PID 4
VEIKONG VFD500-PV inverter a pompa solare monofase per sistemi 220V e 380V con controllo PID 5




VEIKONG VFD500-PV inverter a pompa solare monofase per sistemi 220V e 380V con controllo PID 6


Per il collegamento di un motore monofase 220V

1: metodo di cablaggio del motore asincrono monofase (senza condensatore di avvio):

Nota: U è collegato all'estremità comune dell'avvolgimento di partenza e dell'avvolgimento di lavoro, V è collegato all'avvolgimento di partenza e W è collegato all'avvolgimento di lavoro;



Motore asincrono monofase se lo sterzo rotativo non è corretto, è possibile cambiare il cablaggio V e W o impostare P22.13=1.



Prima soluzione: impostare il parametro P11.01=1 (tipo di motore monofase senza condensatore) o seconda soluzione: impostare P00.11=31 se la frequenza del motore è di 50 Hz o impostare P00.11=32 se la frequenza del motore è di 60 Hz





Per il collegamento di un motore monofase 220V

2: Metodo di cablaggio del motore asincrono monofase (con condensatore)



Avviso1: Prima soluzione: collegare il cavo motore al terminale di alimentazione U e V e inserire la modalità BSC per impostare il parametro P23.15=0 ((protezione da perdita di fase di uscita) o seconda soluzione: impostare la macro P00.11=21 se la frequenza del motore è 50HZ o impostata P00.11=22 se la frequenza del motore è 60HZ





Domande frequenti

1- Come si fa a ottenere l'avvio automatico dopo l'arresto?
Se è controllato dalla tastiera non è necessario impostare alcun parametro.
Poiché il modo di controllo predefinito è il controllo del tastierino, prima impostare P00.06=1 e utilizzare un filo o interruttore per collegare com
e DI1,Quando l'interruttore è chiuso, il drive run, quando l'interruttore è aperto, il drive stop

2Come usare un galleggiante nel serbatoio dell'acqua per fermare la pompa se il serbatoio è pieno?
Se il segnale di galleggiamento è un segnale digitale, utilizzare l'interruttore galleggiante per abbreviare DI 3 e com, vedere diagramma 1.3

3.Come impostare la frequenza minima (ad esempio) di 30 Hz e quella massima di 50 Hz
Impostare P47.05=30HZ e 47.06 a qualche tempo e 47.07 a qualche tempo.07

4Se la pompa ha una frequenza di 60 Hz, come impostare la frequenza massima?
Nota: se la frequenza nominale del motore è di 60 Hz, la prima soluzione per voi è P01.06=P01.08=P11.05=60 Hz.
Impostazione rapida e più semplice: si dovrebbe impostare P00.11=02 se il motore è trifase; se il motore è monofase
fase con condensatore, impostare P00.11=22;Se il motore è monofase senza condensatore, impostare P00.11=32
