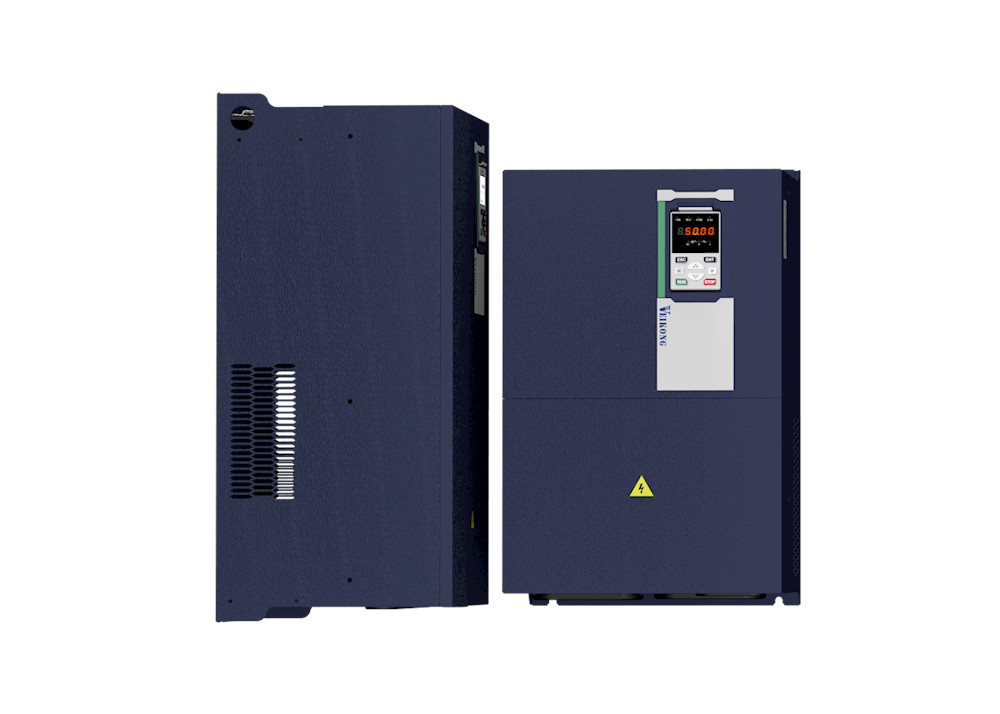

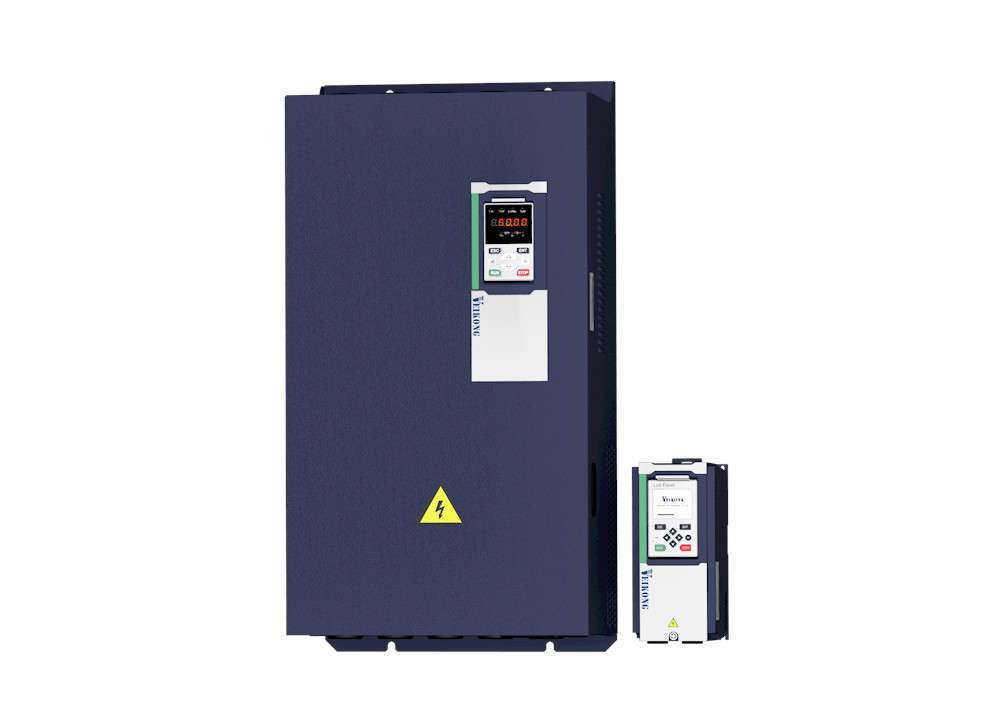

Invertitore variabile dell'azionamento di frequenza di 315KW 355KW 400KW per il motore asincrono

Articolo

Specificità

Input

Voltaggio di ingresso

1fase/3fase 220V:200V240V

3 fasi 380V-480V:380V~480V

Intervallo di fluttuazione di tensione consentito

-15% ∼10%

Frequenza di ingresso

50 Hz / 60 Hz, fluttuazione inferiore al 5%

Prodotto

Voltaggio di uscita

3fase:0 ∆ tensione di ingresso

Capacità di sovraccarico

Applicazione di uso generale:60S per il 150% della corrente nominale

Applicazione di carico leggero:60S per il 120% della corrente nominale

Controllo

Modalità di controllo

Controllo V/f

Controllo del vettore di flusso senza sensore senza scheda PG ((SVC)

Controllo del vettore del flusso di velocità del sensore con scheda PG (VC)

Modalità di funzionamento

Controllo della velocità, controllo della coppia (SVC e VC)

Intervallo di velocità

1Classificazione dei prodotti:

1- Sì, signore.

11000 (VC)

Precisione del controllo della velocità

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)

Velocità di risposta

5 Hz ((V/f)

20 Hz ((SVC)

50 Hz ((VC)

gamma di frequenza

00,00 ‰ 600 Hz(V/f)

00,00 ¢200,00 Hz(SVC)

00,00 ‰ 400 Hz(VC)

Risoluzione della frequenza di ingresso

Impostazione digitale: 0,01 Hz

Impostazione analogica: frequenza massima x 0,1%

Torsione di avvio

150%/0,5 Hz(V/f)

180%/0,25 Hz(SVC)

200%/0Hz(VC)

Precisione di regolazione della coppia

SVC: entro 5Hz10%, sopra 5Hz5%

VC:30,0%

Curva V/f

Tipo di curva V / f: linea retta, multipunto, funzione di potenza, separazione V / f;

Supporto per l'aumento della coppia: aumento automatico della coppia (impostazione di fabbrica), aumento manuale della coppia

Rampa di frequenza

supporto per l'accelerazione e la decelerazione lineari e in curva S;

4 gruppi di tempo di accelerazione e decelerazione, intervallo di impostazione 0,00s ~ 60000s

Controllo della tensione del bus CC

Controllo dello stallo di sovratensione: limitare la generazione di potenza del motore regolando la frequenza di uscita per evitare di saltare il guasto di tensione;

Controllo dello stallo a bassa tensione: controllo del consumo di potenza del motore regolando la frequenza di uscita per evitare il guasto

Controllo VdcMax: limitare la quantità di potenza generata dal motore regolando la frequenza di uscita per evitare un'eccessiva tensione;

Controllo VdcMin: controllare il consumo di potenza del motore regolando la frequenza di uscita, per evitare il guasto di sottovoltaggio

Frequenza portante

1kHz 12kHz ((Variano a seconda del tipo)

Metodo di avvio

Avvio diretto (può essere sovrapposto al freno a corrente continua); avvio con controllo della velocità

Metodo di arresto

Fermare la decelerazione (può essere sovrapposta la frenata a corrente continua); libero di fermarsi

Funzione di controllo principale

Controllo jog, controllo droop, funzionamento fino a 16 velocità, evasione di velocità pericolosa, funzionamento a frequenza di oscillazione, commutazione del tempo di accelerazione e decelerazione, separazione VF, frenata per eccitazione,controllo PID del processo, funzione di riposo e sveglia, logica PLC semplice integrata, terminali virtuali di ingresso e uscita, unità di ritardo integrata, unità di confronto integrata e unità logica, backup e recupero dei parametri,Perfetto record di errore, ripristino di errore, due gruppi di parametri del motore, commutazione libera, cablaggio di uscita di scambio software, terminali UP / DOWN

Funzione

Tastiera

Tastiera digitale LED e tastiera LCD (opzionale)

Comunicazione

Standard:

Comunicazione MODBUS

Può aprirsi e aprirsi.

Carta PG

scheda di interfaccia di codifica incrementale (uscita differenziale e collettore aperto),Carta del trasformatore rotativo

Terminale di ingresso

Standard:

5 terminali di ingresso digitale, uno dei quali supporta l'ingresso di impulsi ad alta velocità fino a 50 kHz;

2 terminali di ingresso analogici, supportano ingresso di tensione 0 ~ 10V o ingresso di corrente 0 ~ 20mA;

Carta di opzione:

4 terminali di ingresso digitale

2 terminali di ingresso analogici.supporto 10V-+10V ingresso di tensione

Terminale di uscita

standard:

1 terminale di uscita digitale;

1 terminale di uscita a impulsi ad alta velocità (tipo collettore aperto), supportando la uscita del segnale di onda quadrata da 0 a 50 kHz;

1 terminale di uscita del relè ((secondo relè è opzionale)

2 terminali di uscita analogici, supportano 0 ~ 20mA di uscita di corrente o 0 ~ 10V di uscita di tensione;

Carte di opzione: 4 terminali di uscita digitale

Protezione

Per le funzioni di protezione, si rimanda al capitolo 6 "Solvizione dei problemi e contromisure".

Ambiente

Località dell'installazione

All'interno, nessuna luce solare diretta, polvere, gas corrosivi, gas combustibili, fumo di petrolio, vapore, goccioline o sale.

Altezza

0-3000m.l'inverter verrà ridotto se l'altitudine è superiore a 1000m e la corrente di uscita nominale diminuirà dell'1% se l'altitudine aumenta di 100m

Temperatura ambiente

-10°C~+40°C,massimo 50°C (abbassato se la temperatura ambiente è compresa tra 40°C e 50°C)

Umidità

Altri prodotti di cui ai punti 1 e 2

Vibrazione

Meno di 5,9 m/s²(0,6 g)

Temperatura di conservazione

-20°C ~ +60°C

Altri

Installazione

Apparecchi per la produzione di calzature

Livello di protezione

IP20

metodo di raffreddamento

raffreddamento forzato ad aria

EMC

CE ROHS

Filtro EMC interno

Conforme alla norma EN61800-3

Categoria C3

3^rdAmbiente
