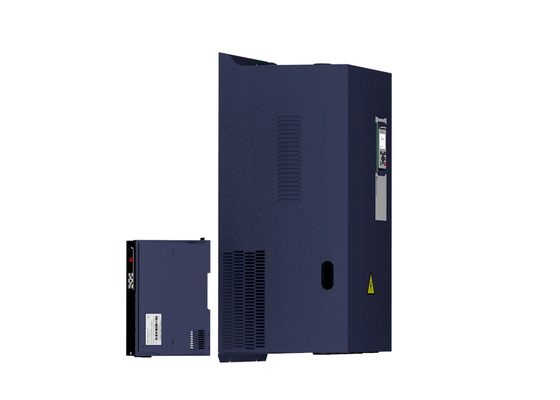

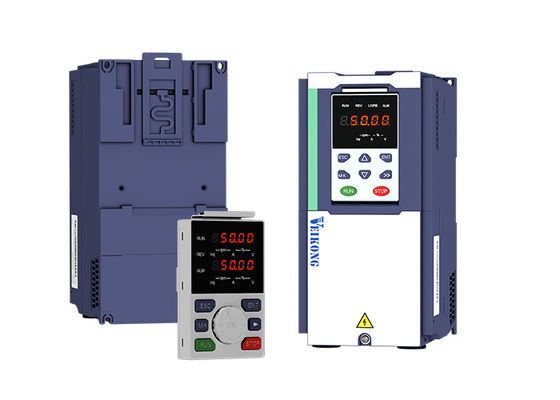

Aggiorna il tuo sistema di controllo del motore con VFD Variable Frequency Drive per motori da 5 CV da 4 kW

Articolo

Specificità

Input

Voltaggio di ingresso

1fase/3fase 220V:200V240V

3 fasi 380V-480V:380V~480V

Intervallo di fluttuazione di tensione consentito

-15% ∼10%

Frequenza di ingresso

50 Hz / 60 Hz, fluttuazione inferiore al 5%

Prodotto

Voltaggio di uscita

3fase:0 ∆ tensione di ingresso

Capacità di sovraccarico

Applicazione di uso generale:60S per il 150% della corrente nominale

Applicazione di carico leggero:60S per il 120% della corrente nominale

Controllo

Modalità di controllo

Controllo V/f

Controllo del vettore di flusso senza sensore senza scheda PG ((SVC)

Controllo del vettore del flusso di velocità del sensore con scheda PG (VC)

Modalità di funzionamento

Controllo della velocità, controllo della coppia (SVC e VC)

Intervallo di velocità

1Classificazione dei prodotti:

1- Sì, signore.

11000 (VC)

Precisione del controllo della velocità

± 0,5%(V/f)

± 0,2%(SVC)

± 0,02%(VC)

Velocità di risposta

5 Hz ((V/f)

20 Hz ((SVC)

50 Hz ((VC)

Intervallo di frequenza

00,00 ‰ 600 Hz(V/f)

00,00 ¢200,00 Hz(SVC)

00,00 ‰ 400 Hz(VC)

Risoluzione della frequenza di ingresso

Impostazione digitale: 0,01 Hz

Impostazione analogica: frequenza massima x 0,1%

Torsione di avvio

150%/0,5 Hz(V/f)

180%/0,25 Hz(SVC)

200%/0Hz(VC)

Precisione di regolazione della coppia

SVC: entro 5Hz10%, sopra 5Hz5%

VC:30,0%

Curva V/f

Tipo di curva V / f: linea retta, multipunto, funzione di potenza, separazione V / f;

Supporto per l'aumento della coppia: aumento automatico della coppia (impostazione di fabbrica), aumento manuale della coppia

Rampa di frequenza

supporto per l'accelerazione e la decelerazione lineari e in curva S;

4 gruppi di tempo di accelerazione e decelerazione, intervallo di impostazione 0,00s ~ 60000s

Controllo della tensione del bus CC

Controllo della tensione in sospensione: limitare la produzione di energia del motore regolando la frequenza di uscita per evitare di saltare il guasto di tensione;

Controllo dello stallo a bassa tensione: controllo del consumo di potenza del motore regolando la frequenza di uscita per evitare guasti

Controllo VdcMax: limitare la quantità di potenza generata dal motore regolando la frequenza di uscita per evitare un'eccessiva tensione;

Controllo Vdc Min: controllare il consumo di potenza del motore regolando la frequenza di uscita, per evitare il guasto da saltare sotto tensione

Frequenza portante

1kHz 12kHz ((Variano a seconda del tipo)

Metodo di avvio

Avvio diretto (può essere sovrapposto al freno a corrente continua); avvio con controllo della velocità

Metodo di arresto

Fermare la decelerazione (può essere sovrapposta la frenata a corrente continua); libero di fermarsi

Funzione di controllo principale

Controllo jog, controllo droop, funzionamento fino a 16 velocità, evasione di velocità pericolosa, funzionamento a frequenza di oscillazione, commutazione del tempo di accelerazione e decelerazione, separazione VF, frenata per eccitazione,controllo PID del processo, funzione di riposo e sveglia, logica PLC semplice integrata, terminali virtuali di ingresso e uscita, unità di ritardo integrata, unità di confronto integrata e unità logica, backup e recupero dei parametri,Perfetto record di errore, ripristino di errore, due gruppi di parametri del motore, commutazione libera, cablaggio di uscita di scambio software, terminali UP / DOWN

Funzione

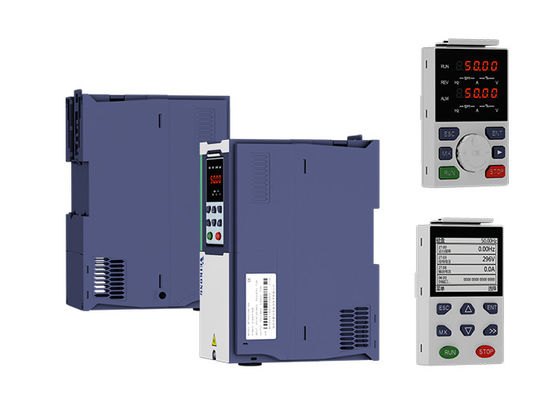

Tastiera

Tastiera digitale LED e tastiera LCD (opzionale)

Comunicazione

Standard:

Comunicazione MODBUS

Può aprirsi e aprirsi.

Carta PG

scheda di interfaccia di codifica incrementale (uscita differenziale e collettore aperto),Carta del trasformatore rotativo

Terminale di ingresso

Standard:

5 terminali di ingresso digitale, uno dei quali supporta l'ingresso di impulsi ad alta velocità fino a 50 kHz;

2 terminali di ingresso analogici, supportano ingresso di tensione 0 ~ 10V o ingresso di corrente 0 ~ 20mA;

Carta di opzione:

4 terminali di ingresso digitale

2 terminali di ingresso analogici.supporto 10V-+10V ingresso di tensione

Terminale di uscita

standard:

1 terminale di uscita digitale;

1 terminale di uscita a impulsi ad alta velocità (tipo collettore aperto), supportando la uscita del segnale di onda quadrata da 0 a 50 kHz;

1 terminale di uscita del relè ((secondo relè è opzionale)

2 terminali di uscita analogici, supportano 0 ~ 20mA di uscita di corrente o 0 ~ 10V di uscita di tensione;

Carte di opzione: 4 terminali di uscita digitale

Protezione

Per le funzioni di protezione, si rimanda al capitolo 6 "Solvizione dei problemi e contromisure".

Ambiente

Località dell'installazione

All'interno, nessuna luce solare diretta, polvere, gas corrosivi, gas combustibili, fumo di petrolio, vapore, goccioline o sale.

Altezza

0-3000m.l'inverter verrà ridotto se l'altitudine è superiore a 1000m e la corrente di uscita nominale diminuirà dell'1% se l'altitudine aumenta di 100m

Temperatura ambiente

-10°C~+40°C,massimo 50°C (abbassato se la temperatura ambiente è compresa tra 40°C e 50°C)

Umidità

Altri prodotti di cui ai punti 1 e 2

Vibrazione

Meno di 5,9 m/s²(0,6 g)

Temperatura di conservazione

-20°C ~ +60°C

Altri

Installazione

Apparecchi per la produzione di calzature

Livello di protezione

IP20

metodo di raffreddamento

raffreddamento forzato ad aria

EMC

CE ROHS

Filtro EMC interno

Conforme alla norma EN61800-3

Categoria C3

3^rdAmbiente

Modello

Capacità

(KVA)

Corrente di ingresso

(A)

Corrente di uscita ((A)

Motore adattabile

(KW)

Dimensione

Unità di frenatura

Carico pesante

Carico leggero

Tre fasi: 380-480V,50/60Hz

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0.75

Dimensione A

Interno

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

Dimensione B

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

Dimensione C

Interno

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

Dimensione D

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

Dimensione E

opzione

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

Dimensione F

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

Dimensione G

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

Servizi esterni

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

Dimensione H

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

Dimensione I

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

Dimensione J

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

Dimensione K

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

Dimensione L

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

Dimensione M

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

Dimensione N

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

Dimensione O

VFD500-630GT4

710

1080

1120.

/

630

Dimensione O

VFD500-710GT4

790

1200

1260

/

710

Dimensione O

Fase singola: 220V, 50/60HZ

VFD500-R40GS2

1.3

6.0

3.2

5.6

0.4

Dimensione A

Impostato

VFD500-R75GS2

2.4

11.0

5.6

8.0

0.75

Dimensione A

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

Dimensione A

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

Dimensione A

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

Dimensione B

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

Dimensione C

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

Dimensione C
