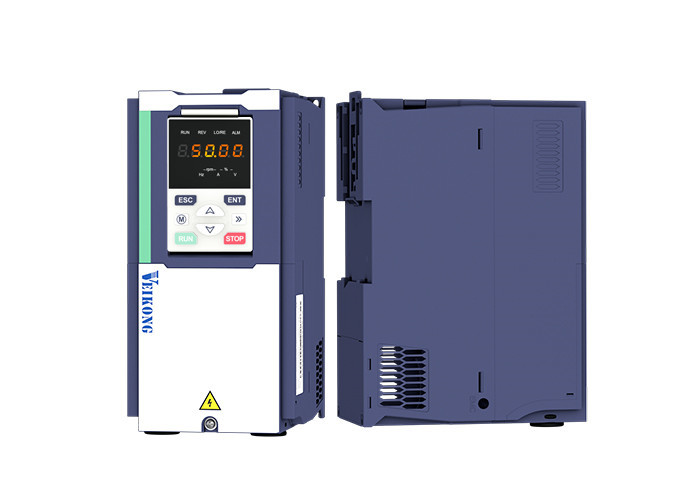

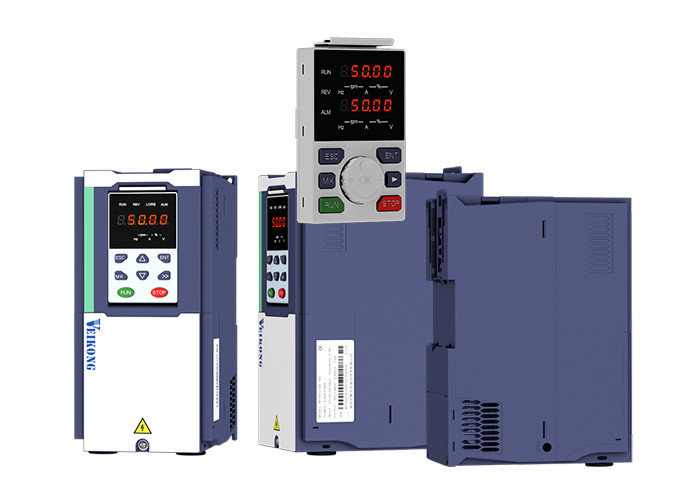

Tecnologia avanzata di controllo vettoriale negli inverter a frequenza variabile VEIKONG
| Luogo di origine | La Cina |
|---|---|
| Marca | VEIKONG |
| Certificazione | CE ROHS |
| Numero di modello | VFD500 |
| Quantità di ordine minimo | 1 |
| Prezzo | negotiable |
| Imballaggi particolari | il potere più di meno del cartone di uso 45kw, a partire dal caso di legno di uso 45kw |
| Tempi di consegna | i 3 giorni, dipendono dalla quantità di ordine |
| Termini di pagamento | L/C, T/T, Western Union |
| Capacità di alimentazione | 15000pcs al mese |
Dettagli
| Nome del prodotto | azionamento di CA 2.2kw | Potenza | 2.2kw/3hp |
|---|---|---|---|
| Comunicazione | modbus485/profinet/canopen | EMC | bulit in filtro da contabilità elettromagnetica C3 |
| Tastiera | LCD+LED | Colore | Blu scuro e bianco |
| Marchio | Veikong | Supporto tecnico | Supporto tecnico online |
| Periodo di garanzia | 18 mesi o più | Metodo di comunicazione | RS485 e CANOPEN ETC |
| Evidenziare | Invertitori variabili di frequenza di 2,2 chilowatt,Invertitori variabili di frequenza del CE |
||
Descrizione di prodotto
Inverter VFD da 2,2 Kw per controllo vettoriale e controllo VF
VFD VEIKONG in vendita a caldo
VFD500M è un mini VFD a controllo vettoriale ad alte prestazioni
VFD500 è un VFD generico ad alte prestazioni
VFD550 è un VFD speciale ad alte prestazioni con controllo posizionale.
VFD530 è un VFD speciale ad alte prestazioni con funzione di sollevamento, supporta 2 PID, supporta motori sincroni e asincroni
VFD500-PV è un inverter per pompa solare.
Progettazione e caratteristiche dell'azionamento
VEIKONG continua a rendere le applicazioni ancora più piccole combinando l'azionamento dal design compatto con
il design leggero ed efficiente di un motore sincrono. Utilizzare l'installazione affiancata per una configurazione ancora più compatta.
Modelli senza alette disponibili.
Design a condotto indipendente
Design a condotto d'aria indipendente, che impedisce efficacemente l'ingresso di polvere nell'inverter, causando cortocircuiti e altri guasti e
migliorando l'affidabilità. L'utilizzo di una ventola di raffreddamento con un volume d'aria maggiore e una lunga durata riduce efficacemente l'aumento della temperatura interna dell'inverter
e garantisce un funzionamento affidabile e stabile dell'inverter
Caratteristiche
1. Controllo VF e vettoriale senza sensore
2. Coppia di spunto fino a 0Hz/200%
3. Unità di frenatura integrata (≤30kW), unità di frenatura esterna opzionale (≥37kW)

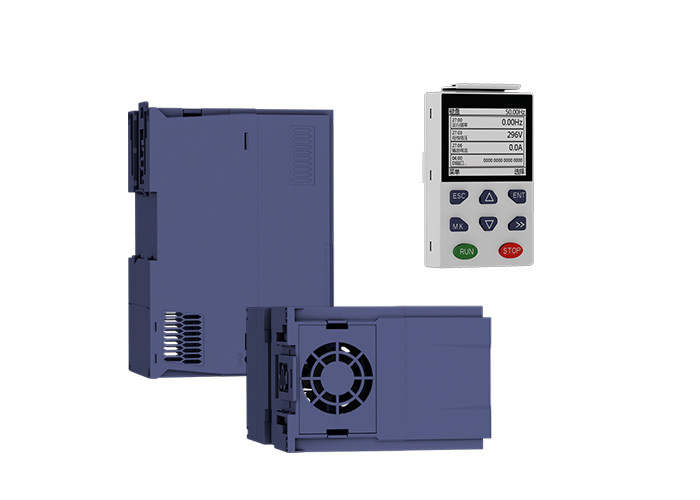

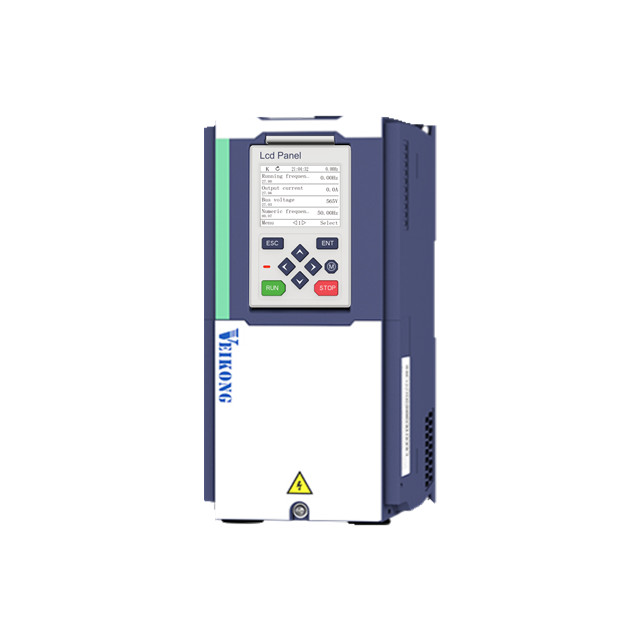

4. Tastierino LED esterno per copiare i parametri (≥18,5kW), design standard con tastierino a membrana (≤15kW), tastierino LCD opzionale fornito
5. Filtri C3 standard; Filtri C2 opzionali
6. Ottimizzazione automatica dei parametri accurata e migliore azionamento del motore
7. Semplice funzione di alimentazione idrica
8. Supporto doppia classificazione G/P
9. Servizi di personalizzazione forniti (come PTC)
10. Requisiti CE certificati
Parametri tecnici:
| Articolo | Specifiche | |
| Ingresso | Tensione di ingresso |
1 fase/3 fasi 220 V: 200 V～240 V 3 fasi 380 V-480 V: 380 V～480 V |
| Intervallo di fluttuazione di tensione consentito | -15%～10% | |
| Frequenza di ingresso | 50Hz / 60Hz, fluttuazione inferiore al 5% | |
| Uscita | Tensione di uscita | 3 fasi: 0～ tensione di ingresso |
| Capacità di sovraccarico |
Applicazione per uso generale: 60S per il 150% della corrente nominale Applicazione a carico leggero: 60S per il 120% della corrente nominale |
|
| Controllo | Modalità di controllo |
Controllo V/f Controllo vettoriale di flusso senza sensore senza scheda PG (SVC) Controllo vettoriale di flusso della velocità del sensore con scheda PG (VC) |
| Modalità operativa | Controllo della velocità, controllo della coppia (SVC e VC) | |
| Gamma di velocità |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Precisione del controllo della velocità |
±0,5% (V/f) ±0,2% (SVC) ±0,02% (VC) |
|
| Risposta alla velocità |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| Gamma di frequenza |
0,00～600,00Hz (V/f) 0,00～200,00Hz (SVC) 0,00～400,00Hz (VC) |
|
| Risoluzione della frequenza di ingresso |
Impostazione digitale: 0,01 Hz Impostazione analogica: frequenza massima x 0,1% |
|
| Coppia di spunto |
150%/0,5Hz (V/f) 180%/0,25Hz (SVC) 200%/0Hz (VC) |
|
| Precisione del controllo della coppia |
SVC: entro 5Hz10%, sopra 5Hz5% VC: 3,0% |
|
| Curva V/f |
Tipo di curva V / f: linea retta, multipunto, funzione di potenza, separazione V / f; Supporto aumento coppia: aumento automatico della coppia (impostazione di fabbrica), aumento manuale della coppia |
|
| Rampa di frequenza |
Supporto accelerazione e decelerazione lineare e a curva S; 4 gruppi di tempo di accelerazione e decelerazione, intervallo di impostazione 0,00 s ~ 60000 s |
|
| Controllo della tensione del bus CC |
Controllo dello stallo per sovratensione: limita la generazione di energia del motore regolando la frequenza di uscita per evitare l'errore di tensione;
Controllo dello stallo per sottotensione: controlla il consumo di energia del motore regolando la frequenza di uscita per evitare guasti di imbardata
Controllo VdcMax: limita la quantità di energia generata dal motore regolando la frequenza di uscita per evitare lo scatto di sovratensione; Controllo VdcMin: controlla il consumo di energia del motore regolando la frequenza di uscita, per evitare guasti di sottotensione |
|
| Frequenza portante | 1kHz～12kHz (Varia a seconda del tipo) | |
| Metodo di avvio | Avvio diretto (può essere sovrapposto al freno CC); avvio con rilevamento della velocità | |
| Metodo di arresto | Arresto per decelerazione (può essere sovrapposto alla frenata CC); libero di fermarsi | |
| Funzione di controllo principale | Controllo jog, controllo droop, funzionamento fino a 16 velocità, evitamento della velocità pericolosa, funzionamento a frequenza di oscillazione, commutazione del tempo di accelerazione e decelerazione, separazione VF, frenata per sovra-eccitazione, controllo PID di processo, funzione di sospensione e riattivazione, logica PLC semplice integrata, terminali di ingresso e uscita virtuali, unità di ritardo integrata, unità di confronto e unità logica integrate, backup e ripristino dei parametri, registrazione perfetta dei guasti, ripristino dei guasti, due gruppi di commutazione libera dei parametri del motore, cablaggio di uscita di scambio software, terminali SU / GIÙ | |
| Funzione | Tastierino | Tastiera digitale LED e tastierino LCD (opzione) |
| Comunicazione |
Standard: Comunicazione MODBUS Opzione: Profibus-DP e CAN OPEN |
|
| Scheda PG | Scheda interfaccia encoder incrementale (uscita differenziale e collettore aperto), scheda trasformatore rotante | |
| Terminali di ingresso |
Standard: 5 terminali di ingresso digitali, uno dei quali supporta l'ingresso a impulsi ad alta velocità fino a 50 kHz; 2 terminali di ingresso analogici, supportano l'ingresso di tensione 0 ~ 10 V o l'ingresso di corrente 0 ~ 20 mA; Scheda opzionale: 4 terminali di ingresso digitali 2 terminali di ingresso analogici.supporto -10 V-+10 V ingresso di tensione |
|
| Terminali di uscita |
standard: 1 terminale di uscita digitale; 1 terminale di uscita a impulsi ad alta velocità (tipo a collettore aperto), supporta l'uscita del segnale a onda quadra da 0 ~ 50 kHz; 1 terminale di uscita relè (il secondo relè è un'opzione) 2 terminali di uscita analogici, supportano l'uscita di corrente 0 ~ 20 mA o l'uscita di tensione 0 ~ 10 V; Scheda opzionale: 4 terminali di uscita digitali |
|
| Protezione | Fare riferimento al Capitolo 6 "Risoluzione dei problemi e contromisure" per la funzione di protezione | |
| Ambiente | Posizione di installazione | Interno, senza luce solare diretta, polvere, gas corrosivi, gas combustibili, fumo di olio, vapore, gocciolamento o sale. |
| Altitudine | 0-3000 m. L'inverter sarà declassato se l'altitudine è superiore a 1000 m e la corrente di uscita nominale si ridurrà dell'1% se l'altitudine aumenta di 100 m | |
| Temperatura ambiente | -10°C~ +40°C, massimo 50°C (declassato se la temperatura ambiente è compresa tra 40°C e 50°C) La corrente di uscita nominale diminuisce dell'1,5% se la temperatura aumenta di 1°C | |
| Umidità | Inferiore al 95% UR, senza condensa | |
| Vibrazione | Inferiore a 5,9 m/s2 (0,6 g) | |
| Temperatura di stoccaggio | -20°C ~ +60°C | |
| Altri | Installazione | Montaggio a parete, armadio a pavimento, transmurale |
| Livello di protezione | IP20 | |
| Metodo di raffreddamento | Raffreddamento ad aria forzata | |
Applicazione VFD VEIKONG:
VEIKONG VFD sostituisce marchi famosi
Gamma di modelli
| Modello |
Capacità di alimentazione (KVA) |
Corrente di ingresso (A) |
Corrente di uscita (A) |
Motore adattabile (KW) |
DIMENSIONE | Unità freno | |
| Carico pesante | Carico leggero | ||||||
| Trifase: 380-480 V, 50/60 Hz | |||||||
| VFD500-R75GT4B | 1.5 | 3.4 | 2.5 | 4.2 | 0.75 | DIMENSIONE A | Interno |
| VFD500-1R5GT4B | 3 | 5 | 4.2 | 5.6 | 1.5 | ||
| VFD500-2R2GT4B | 4 | 5.8 | 5.6 | 9.4 | 2.2 | ||
| VFD500-4R0G/5R5PT4B | 5.9 | 10.5 | 9.4 | 13.0 | 3.7 | ||
| VFD500-5R5G/7R5PT4B | 8.9 | 14.6 | 13.0 | 17.0 | 5.5 | DIMENSIONE B | |
| VFD500-7R5G/011PT4B | 11 | 20.5 | 17.0 | 23.0 | 7.5 | ||
| VFD500-011G/015PT4B | 17 | 26.0 | 25.0 | 31.0 | 11 | DIMENSIONE C | Interno |
| VFD500-015G/018PT4B | 21 | 35.0 | 32.0 | 37.0 | 15 | ||
| VFD500-018G/022PT4B | 24 | 38.5 | 37.0 | 45.0 | 18.5 | DIMENSIONE D | |
| VFD500-022G/030PT4B | 30 | 46.5 | 45.0 | 57.0 | 22 | ||
| VFD500-030G/037PT4 | 40 | 62.0 | 60.0 | 75.0 | 30 | DIMENSIONE E | opzione |
| VFD500-037G/045PT4 | 50 | 76.0 | 75.0 | 87.0 | 37 | ||
| VFD500-045G/055PT4 | 60 | 92.0 | 90.0 | 110.0 | 45 | DIMENSIONE F | |
| VFD500-055G/075PT4 | 75 | 113.0 | 110.0 | 135.0 | 55 | ||
| VFD500-075G/090PT4 | 104 | 157.0 | 152.0 | 165.0 | 75 | DIMENSIONE G | |
| VFD500-090G/110PT4 | 112 | 170.0 | 176.0 | 210.0 | 90 | Esterno | |
| VFD500-110G/132PT4 | 145 | 220.0 | 210.0 | 253.0 | 110 | DIMENSIONE H | |
| VFD500-132G/160PT4 | 170 | 258.0 | 253.0 | 304.0 | 132 | DIMENSIONE I | |
| VFD500-160G/185PT4 | 210 | 320.0 | 304.0 | 360.0 | 160 | ||
| VFD500-185G/200PT4 | 245 | 372.0 | 360.0 | 380.0 | 185 | DIMENSIONE J | |
| VFD500-200G/220PT4 | 250 | 380.0 | 380.0 | 426.0 | 200 | ||
| VFD500-220G/250PT4 | 280 | 425.0 | 426.0 | 465.0 | 220 | DIMENSIONE K | |
| VFD500-250G/280PT4 | 315 | 479.0 | 465.0 | 520.0 | 250 | ||
| VFD500-280G/315PT4 | 350 | 532.0 | 520.0 | 585.0 | 280 | DIMENSIONE L | |
| VFD500-315G/355PT4 | 385 | 585.0 | 585.0 | 650.0 | 315 | ||
| VFD500-355G/400PT4 | 420 | 638.0 | 650.0 | 725.0 | 355 | DIMENSIONE M | |
| VFD500-400G/450PT4 | 470 | 714.0 | 725.0 | 820.0 | 400 | ||
| VFD500-450G/500PT4 | 530 | 800.0 | 820.0 | / | 450 | DIMENSIONE N | |
| VFD500-500G/560PT4 | 580 | 880.0 | 900.0 | / | 500 | ||
| VFD500-560G/630PT4 | 630 | 950.0 | 980.0 | / | 560 | DIMENSIONE O | |
| VFD500-630GT4 | 710 | 1080 | 1120. | / | 630 | DIMENSIONE O | |
| VFD500-710GT4 | 790 | 1200 | 1260 | / | 710 | DIMENSIONE O | |
| Monofase: 220 V, 50/60 Hz | |||||||
| VFD500-R40GS2 | 1.3 | 6.0 | 3.2 | 5.6 | 0.4 | DIMENSIONE A | Integrato |
| VFD500-R75GS2 | 2.4 | 11.0 | 5.6 | 8.0 | 0.75 | DIMENSIONE A | |
| VFD500-1R5GS2 | 3.5 | 15.0 | 8.0 | 10.6 | 1.5 | DIMENSIONE A | |
| VFD500-2R2GS2 | 5.5 | 25.0 | 10.6 | 14.0 | 2.2 | DIMENSIONE A | |
| VFD500-4R0GS2 | 7.7 | 35.0 | 17.0 | 23.0 | 4.0 | DIMENSIONE B | |
| VFD500-5R5GS2 | 8.9 | 53.0 | 25.0 | 31.0 | 5.5 | DIMENSIONE C | |
| VFD500-7R5GS2 | 11 | 67.0 | 32.0 | 37.0 | 7.5 | DIMENSIONE C | |
