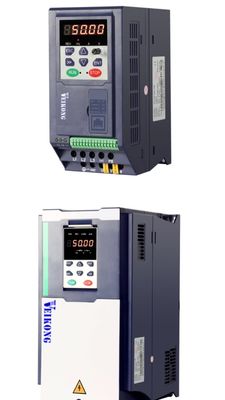

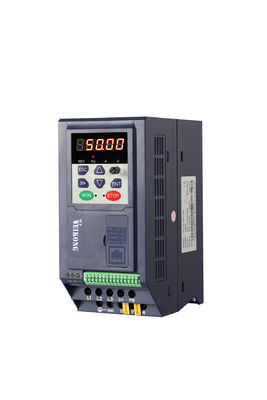

VFD500M Azionamento a frequenza variabile VFD compatto e facile da usare per il controllo del motore asincrono

Articolo

Specificità

Input

Voltaggio di ingresso

1fase/3fase 220V:200V240V

3 fasi 380V-480V:380V~480V

Intervallo di fluttuazione di tensione consentito

-15% ∼10%

Frequenza di ingresso

50 Hz / 60 Hz, fluttuazione inferiore al 5%

Prodotto

Voltaggio di uscita

1/3fase: 0 ∞ tensione di ingresso

Capacità di sovraccarico

Applicazione di uso generale:60S per il 150% della corrente nominale

Applicazione di carico leggero:60S per il 120% della corrente nominale

Controllo

Modalità di controllo

Controllo V/f

Controllo del vettore di flusso senza sensore senza scheda PG ((SVC)

Modalità di funzionamento

Controllo della velocità, controllo della coppia (SVC)

Intervallo di velocità

1Classificazione dei prodotti:

1- Sì, signore.

Precisione del controllo della velocità

± 0,5% (V/f)

±0,2% (SVC)

Velocità di risposta

5 Hz ((V/f)

20 Hz ((SVC)

gamma di frequenza

0.00 ¢ 600 Hz (V/f)

0.00 ¢200 ¢Hz (SVC)

Risoluzione della frequenza di ingresso

Impostazione digitale: 0,01 Hz

Impostazione analogica: frequenza massima x 0,1%

Torsione di avvio

150%/0,5 Hz ((V/f)

180%/0.25Hz (SVC)

Precisione di regolazione della coppia

SVC: entro 5Hz10%, sopra 5Hz5%

VC:30,0%

Curva V/f

Tipo di curva V / f: linea retta, multipunto, funzione di potenza, separazione V / f;

Supporto per l'aumento della coppia: aumento automatico della coppia (impostazione di fabbrica), aumento manuale della coppia

Rampa di frequenza

supporto per l'accelerazione e la decelerazione lineari e in curva S;

4 gruppi di tempo di accelerazione e decelerazione, intervallo di impostazione 0,00s ~ 60000s

Controllo della tensione del bus CC

Controllo dello stallo di sovratensione: limitare la generazione di potenza del motore regolando la frequenza di uscita per evitare di saltare il guasto di tensione;

Controllo dello stallo a bassa tensione: controllo del consumo di potenza del motore regolando la frequenza di uscita per evitare il guasto

Controllo VdcMax: limitare la quantità di potenza generata dal motore regolando la frequenza di uscita per evitare un'eccessiva tensione;

Controllo VdcMin: controllare il consumo di potenza del motore regolando la frequenza di uscita, per evitare il guasto di sottovoltaggio

Frequenza portante

1kHz 16kHz ((Varia a seconda del tipo)

Metodo di avvio

Avvio diretto (può essere sovrapposto al freno a corrente continua); avvio con controllo della velocità

Metodo di arresto

Fermare la decelerazione (può essere sovrapposta la frenata a corrente continua); libero di fermarsi

Funzione di controllo principale

Controllo jog, controllo droop, funzionamento fino a 16 velocità, evasione di velocità pericolosa, funzionamento a frequenza di oscillazione, commutazione del tempo di accelerazione e decelerazione, separazione VF, frenata per eccitazione,controllo PID del processo, funzione di riposo e sveglia, logica PLC semplice integrata, terminali virtuali di ingresso e uscita, unità di ritardo integrata, unità di confronto integrata e unità logica, backup e recupero dei parametri,Perfetto record di errore, ripristino di errore, due gruppi di parametri del motore, commutazione libera, cablaggio di uscita di scambio software, terminali UP / DOWN

Funzione

Tastiera

LED tastiera digitale e tastiera LCD (opzionale) e display LED esterno

comunicazione

Standard:

Comunicazione MODBUS

Terminale di ingresso

Dimensione A:4 terminali di ingresso digitali e 1 terminale di ingresso analogo

Dimensione B5: terminali di ingresso digitali,uno dei quali supporta l'ingresso di impulsi ad alta velocità fino a 50 kHz;2 terminali di ingresso analogici supportano l'ingresso di tensione 0 ~ 10V o di corrente 0 ~ 20mA;

Terminale di uscita

terminale di uscita digitale di dimensione A 1;

1 terminale di uscita del relè (solo supporto NO)

1 terminale di uscita analogica, supportando 0 ~ 20mA di uscita di corrente o 0 ~ 10V di uscita di tensione;

dimensione B 1 terminale di uscita digitale;

1 terminale di uscita a impulsi ad alta velocità (tipo collettore aperto), supportando la uscita del segnale di onda quadrata da 0 a 50 kHz;

1 terminale di uscita del relè ((SOSTENZA NO E NC)

1 terminale di uscita analogica, supportando 0 ~ 20mA di uscita di corrente o 0 ~ 10V di uscita di tensione;

Protezione

Per le funzioni di protezione, si rimanda al capitolo 6 "Solvizione dei problemi e contromisure".

Ambiente

Località dell'installazione

All'interno, nessuna luce solare diretta, polvere, gas corrosivi, gas combustibili, fumo di petrolio, vapore, goccioline o sale.

Altezza

0-3000m.l'inverter verrà ridotto se l'altitudine è superiore a 1000m e la corrente di uscita nominale diminuirà dell'1% se l'altitudine aumenta di 100m

Temperatura ambiente

-10°C~+40°C,massimo 50°C (abbassato se la temperatura ambiente è compresa tra 40°C e 50°C)

Umidità

Altri prodotti di cui ai punti 1 e 2

Vibrazione

Meno di 5,9 m/s2 (0,6 g)

Temperatura di conservazione

-20°C ~ +60°C

Altri

Installazione

Apparecchi per la produzione di calzature

Livello di protezione

IP20

metodo di raffreddamento

Riscaldamento forzato con aria per dimensioni B, dimensioni A ((Riscaldamento naturale)

Modello

Capacità

(KVA)

Corrente di ingresso

(A)

Corrente di uscita ((A)

Motore adattabile

(KW)

Dimensione

Unità di frenatura

Carico pesante

Carico leggero

3 fasi: 380V-480V,50/60Hz

VFD500M-R75GT4B

1.6

3.2

2.5

4.2

0.75

Dimensione B

Interno

VFD500M-1R5GT4B

2.8

4.7

4.2

5.6

1.5

VFD500M-2R2GT4B

3.7

7.8

5.6

9.4

2.2

VFD500M-4R0GT4B

6.2

11.6

9.4

10.5

3.7

VFD500M-5R5GT4B

8.6

15.6

13.0

17.0

5.5

Dimensione C

Interno

VFD500M-7R5GT4B

11.2

20.5

17.0

23.0

7.5

1 fase: 200-240V,50/60Hz

VFD500M-R40GS2B

1.2

6.9

2.8

3.2

0.4

SIZEA

Interno

VFD500M-R75GS2B

2.1

12.2

4.5

4.8

0.75

VFD500M-1R5GS2B

3.1

17.0

8.0

10.6

1.5

SIZEB

VFD500M-2R2GS2B

4.1

21.0

10.6

12.5

2.2

3 fasi: 200V-240V,50/60Hz

VFD500M-R40GT2B

1.2

4

2.8

3.2

0.4

Dimensione B

Interno

VFD500M-R75GT2B

2.1

7.1

4.5

4.8

0.75

VFD500M-1R5GT2B

3.1

11.3

8.0

10.6

1.5

VFD500M-2R2GT2B

4.1

14.5

10.6

12.5

2.2
