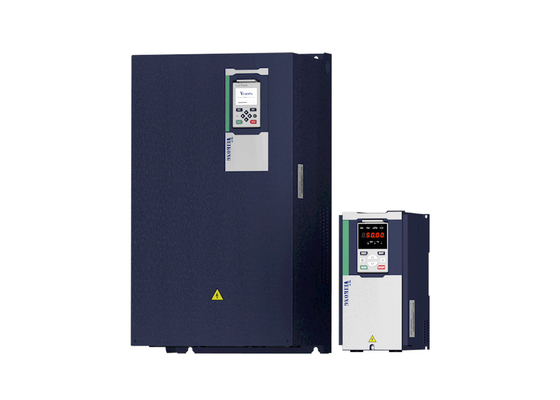

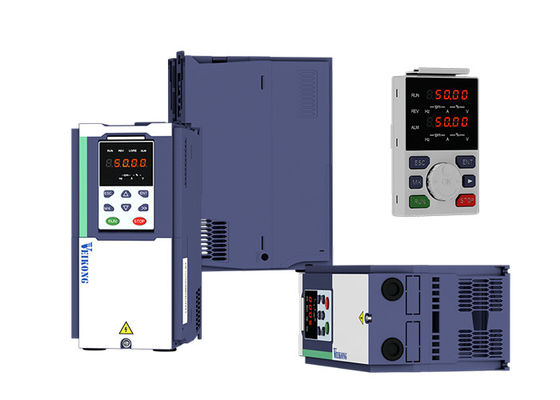

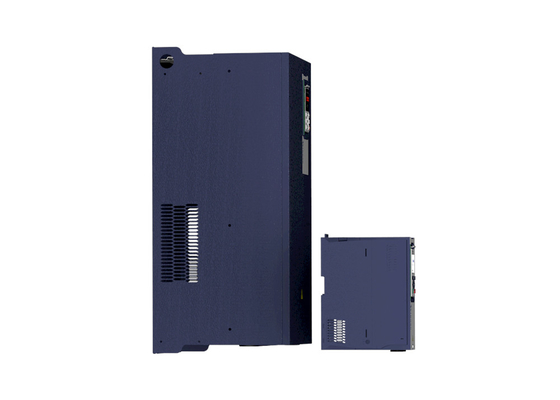

DSP ad alta capacità 256k TI per una risposta più rapida e una maggiore precisione in VFD530 per l'inverter PMSM
| Luogo di origine | La Cina |
|---|---|
| Marca | VEIKONG |
| Certificazione | CE |
| Numero di modello | VFD530 |
| Quantità di ordine minimo | 1 |
| Prezzo | negotiable |
| Imballaggi particolari | il potere più di meno del cartone di uso 45kw, a partire dal caso di legno di uso 45kw |
| Tempi di consegna | i 3 giorni, dipendono dalla quantità di ordine |
| Termini di pagamento | L/C, T/T, Western Union |
| Capacità di alimentazione | 15000pcs al mese |
Dettagli
| Nome del prodotto | Invertitore di PMSM | Potenza | 10hp/7.5kw |
|---|---|---|---|

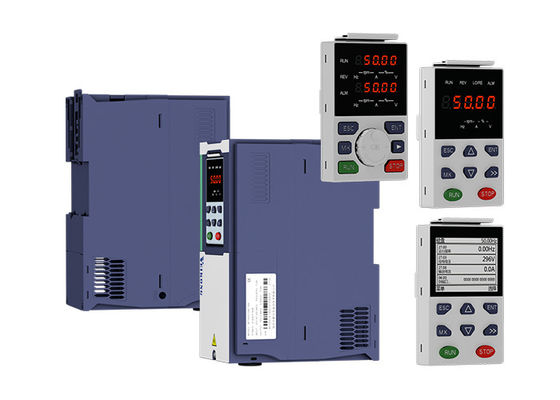

| Carico | Motore sincrono a magnete permanente | Tastiera | Tastiera di LCD+LED+shuttle |
| Modalità di controllo | vettore vicino del ciclo di vettore del ciclo di vf/open | Frequenza | fino a 3000hz |
| Colore | Blu scuro | Periodo di garanzia | 18 mesi o più |
| Produttori OEM | Sostenuto | Marchio | Veikong |
| Originale | Cina | ||
| Evidenziare | Motore di PMSM 10 cavalli vapore di azionamento di Vfd,Motore sincrono 10 cavalli vapore di azionamento di Vfd,azionamento di 7.5kw Vfd |
||
Descrizione di prodotto
Convertitore VFD da 10 CV per motore sincrono PMSM
VEIKONG VFD in vendita
VFD500M è un vector control mini ad alte prestazioni
VFD500 è un vfd generale ad alte prestazioni
VFD550 è un VFD speciale ad alte prestazioni con controllo posizionale.
VFD530 è un VFD speciale ad alte prestazioni con funzione di sollevamento, supporto 2 PID, supporto motori sincroni e asincroni
VFD500-PV è un inverter di pompa solare.
VFD510 è un inverter IP65
VFD530 caratteristiche:
Il nostro VFD530 è aggiornato da VFD500 (inverter generale ad alte prestazioni)
Supporto per motori asincroni e sincroni.Frequenza di uscita fino a 3000 Hz.Fino al 200% di coppia di avvio a 0 Hz.DSP ad alta capacità 256k TI con risposta più veloce e maggiore precisione.Meccanismo logico di frenatura speciale per gru e sollevamentoGuadagno di frenata del flusso magneticoSupporto a circuito PID 2 per HVAC
Modulo di comando VFD530:
| Controllo | Modalità di controllo |
Controllo V/f Controllo del vettore di flusso senza sensore senza scheda PG ((SVC) Controllo del vettore del flusso di velocità del sensore con scheda PG (VC) |
| Modalità di funzionamento | Controllo della velocità, controllo della coppia (SVC e VC) | |
| Intervallo di velocità |
1Classificazione dei prodotti: 1- Sì, signore. 11000 (VC) |
|
| Precisione del controllo della velocità |
± 0,5%(V/f) ± 0,2%(SVC) ± 0,02%(VC) |
|
| Velocità di risposta |
5 Hz ((V/f) 20 Hz ((SVC) 50 Hz ((VC) |
|
| gamma di frequenza |
0.00 ¢2000.00Hz(V/f) 00,00 ¢200,00 Hz(SVC) 00,00 ‰ 400 Hz(VC) |
|
| Risoluzione della frequenza di ingresso |
Impostazione digitale: 0,01 Hz Impostazione analogica: frequenza massima x 0,1% |
|
| Torsione di avvio |
150%/0,5 Hz(V/f) 180%/0,25 Hz(SVC) 200%/0Hz(VC) |
|
| Precisione di regolazione della coppia |
SVC: entro 5Hz10%, sopra 5Hz5% VC:30,0% |
|
| Curva V/f |
Tipo di curva V / f: linea retta, multipunto, funzione di potenza, separazione V / f; Supporto per l'aumento della coppia: aumento automatico della coppia (impostazione di fabbrica), aumento manuale della coppia |
|
| Rampa di frequenza |
supporto per l'accelerazione e la decelerazione lineari e in curva S; 4 gruppi di tempo di accelerazione e decelerazione, intervallo di impostazione 0,00s ~ 60000s |
|
| Controllo della tensione del bus CC |
Controllo dello stallo di sovratensione: limitare la generazione di potenza del motore regolando la frequenza di uscita per evitare di saltare il guasto di tensione;
Controllo dello stallo a bassa tensione: controllo del consumo di potenza del motore regolando la frequenza di uscita per evitare il guasto
Controllo VdcMax: limitare la quantità di potenza generata dal motore regolando la frequenza di uscita per evitare un'eccessiva tensione; Controllo VdcMin: controllare il consumo di potenza del motore regolando la frequenza di uscita, per evitare il guasto di sottovoltaggio |
|
| Frequenza portante | 1kHz 12kHz ((Variano a seconda del tipo) | |
| Metodo di avvio | Avvio diretto (può essere sovrapposto al freno a corrente continua); avvio con controllo della velocità | |
| Metodo di arresto | Fermare la decelerazione (può essere sovrapposta la frenata a corrente continua); libero di fermarsi | |
| Funzione di controllo principale | Controllo jog, controllo droop, funzionamento fino a 16 velocità, evasione di velocità pericolosa, funzionamento a frequenza di oscillazione, commutazione del tempo di accelerazione e decelerazione, separazione VF, frenata per eccitazione,controllo PID del processo, funzione di riposo e sveglia, logica PLC semplice integrata, terminali virtuali di ingresso e uscita, unità di ritardo integrata, unità di confronto integrata e unità logica, backup e recupero dei parametri,Perfetto record di errore, ripristino di errore, due gruppi di parametri del motore, commutazione libera, cablaggio di uscita di scambio software, terminali UP / DOWN | |
Istruzioni per le serie di prodotti:
| Modello |
Capacità (KVA) |
Corrente di ingresso (A) |
Corrente di uscita ((A) |
Motore adattabile (KW) |
Dimensione | Unità di frenatura | |
| Carico pesante | Carico leggero | ||||||
| Tre fasi: 380-480V,50/60Hz | |||||||
| VFD530-R75GT4B | 1.5 | 3.4 | 2.5 | 4.2 | 0.75 | Dimensione A | Interno |
| VFD530-1R5GT4B | 3 | 5 | 4.2 | 5.6 | 1.5 | ||
| VFD530-2R2GT4B | 4 | 5.8 | 5.6 | 9.4 | 2.2 | ||
| VFD530-4R0G/5R5PT4B | 5.9 | 10.5 | 9.4 | 13.0 | 3.7 | ||
| VFD530-5R5G/7R5PT4B | 8.9 | 14.6 | 13.0 | 17.0 | 5.5 | Dimensione B | |
| VFD530-7R5G/011PT4B | 11 | 20.5 | 17.0 | 23.0 | 7.5 | ||
| VFD530-011G/015PT4B | 17 | 26.0 | 25.0 | 31.0 | 11 | Dimensione C | Interno |
| VFD530-015G/018PT4B | 21 | 35.0 | 32.0 | 37.0 | 15 | ||
| VFD530-018G/022PT4B | 24 | 38.5 | 37.0 | 45.0 | 18.5 | Dimensione D | |
| VFD530-022G/030PT4B | 30 | 46.5 | 45.0 | 57.0 | 22 | ||
| VFD530-030G/037PT4 | 40 | 62.0 | 60.0 | 75.0 | 30 | Dimensione E | opzione |
| VFD530-037G/045PT4 | 50 | 76.0 | 75.0 | 87.0 | 37 | ||
| VFD530-045G/055PT4 | 60 | 92.0 | 90.0 | 110.0 | 45 | Dimensione F | |
| VFD530-055G/075PT4 | 75 | 113.0 | 110.0 | 135.0 | 55 | ||
| VFD530-075G/090PT4 | 104 | 157.0 | 152.0 | 165.0 | 75 | Dimensione G | |
| VFD530-090G/110PT4 | 112 | 170.0 | 176.0 | 210.0 | 90 | Servizi esterni | |
| VFD530-110G/132PT4 | 145 | 220.0 | 210.0 | 253.0 | 110 | Dimensione H | |
| VFD530-132G/160PT4 | 170 | 258.0 | 253.0 | 304.0 | 132 | Dimensione I | |
| VFD530-160G/185PT4 | 210 | 320.0 | 304.0 | 360.0 | 160 | ||
| VFD530-185G/200PT4 | 245 | 372.0 | 360.0 | 380.0 | 185 | Dimensione J | |
| VFD530-200G/220PT4 | 250 | 380.0 | 380.0 | 426.0 | 200 | ||
| VFD530-220G/250PT4 | 280 | 425.0 | 426.0 | 465.0 | 220 | Dimensione K | |
| VFD530-250G/280PT4 | 315 | 479.0 | 465.0 | 520.0 | 250 | ||
| VFD530-280G/315PT4 | 350 | 532.0 | 520.0 | 585.0 | 280 | Dimensione L | |
| VFD530-315G/355PT4 | 385 | 585.0 | 585.0 | 650.0 | 315 | ||
| VFD530-355G/400PT4 | 420 | 638.0 | 650.0 | 725.0 | 355 | Dimensione M | |
| VFD530-400G/450PT4 | 470 | 714.0 | 725.0 | 820.0 | 400 | ||
| VFD530-450G/500PT4 | 530 | 800.0 | 820.0 | / | 450 | Dimensione N | |
| VFD530-500G/560PT4 | 580 | 880.0 | 900.0 | / | 500 | ||
| VFD530-560G/630PT4 | 630 | 950.0 | 980.0 | / | 560 | Dimensione O | |
| VFD530-630GT4 | 710 | 1080 | 1120. | / | 630 | Dimensione O | |
| VFD530-710GT4 | 790 | 1200 | 1260 | / | 710 | Dimensione O | |
| Fase singola: 220V, 50/60HZ | |||||||
| VFD530-R40GS2 | 1.3 | 6.0 | 3.2 | 5.6 | 0.4 | Dimensione A | Impostato |
| VFD530-R75GS2 | 2.4 | 11.0 | 5.6 | 8.0 | 0.75 | Dimensione A | |
| VFD530-1R5GS2 | 3.5 | 15.0 | 8.0 | 10.6 | 1.5 | Dimensione A | |
| VFD530-2R2GS2 | 5.5 | 25.0 | 10.6 | 14.0 | 2.2 | Dimensione A | |
| VFD530-4R0GS2 | 7.7 | 35.0 | 17.0 | 23.0 | 4.0 | Dimensione B | |
| VFD530-5R5GS2 | 8.9 | 53.0 | 25.0 | 31.0 | 5.5 | Dimensione C | |
| VFD530-7R5GS2 | 11 | 67.0 | 32.0 | 37.0 | 7.5 | Dimensione C | |
Applicazione VEIKONG VFD:
VEIKONG VFD sostituire marchi famosi
Controllo del motore sincrono:
| 17 controllo del motore sincrono di gruppo | ||||
| P17.00 | Modalità di identificazione della posizione iniziale |
0Test di impulsi 1Iniezione ad alta frequenza |
1 | ★ |
| P17.01 | Corrente di identificazione della posizione iniziale | 50% ≈ 180% | 100% | ★ |
| P17.03 | Definizione della zona a bassa velocità | 00,1% ~ 60,0% | 100,0% | ★ |
| P17.07 | Amplitudine di iniezione ad alta frequenza |
5% ~ 50,0% Per l'ampiezza di iniezione del segnale ad alta frequenza, maggiore è il valore impostato, maggiore è la precisione dell'identificazione della posizione, ma maggiore è il rumore del motore.Il valore impostato deve essere il più basso possibile quando la precisione soddisfa i requisiti. |
200,0% | ☆ |
| P17.11 | Modalità di funzionamento a bassa velocità in SVC |
0: modo normale 1: Iniezione ad alta frequenza |
0 | ★ |
| P17.12 | Nessuna corrente di carico a bassa velocità in SVC | 0.0% | 20% | ☆ |
| P17.13 | Nessuna corrente di carico ad alta velocità in SVC | 00,0% 50,0% | 20,0% | ☆ |
| P17.18 | Controllo MTPA |
0Disattivato: 1:abilitato MTPA è il controllo del rapporto massimo di coppia e corrente. |
0 | ☆ |
| P17.19 | Tempo di regolazione del controllo MTPA | Più piccolo è il valore impostato, più velocemente l'MTPA agirà, causerà oscillazioni di corrente se il valore impostato è troppo piccolo | 0.500 | ☆ |
Lista di distribuzione dei parametri VFD530
| Classificazione | Gruppo di parametri | Pagina |
| Parametri comuni | 00Funzione di base | Pagina 39 |
| 01:Scelta della sorgente di frequenza | Pagina 41 | |
| 02Inizio e arresto | Pagina 47 | |
| 03:Rampa e curva S | Pagina 51 | |
| 04Input analogo e impulso | Pagina 53 | |
| 05:uscita analogica e impulsiva | Pagina 57 | |
| 06:Input digitale multifunzione (DI) | Pagina 58 | |
| 07: uscita digitale multifunzione ((DO)) | Pagina 61 | |
| 08:Impostazione di uscita digitale | Pagina 64 | |
| Controllo motore | 10Tipo di codificatore: | Pagina 67 |
| 11:parametro motore1 | Pagina 69 | |
| 12:Parametro di controllo VF motore1 | Pagina 71 | |
| 13Parametro di controllo del vettore motore 1 | Pagina 75 | |
| 14:Controllo della coppia | Pagina 77 | |
| 16:Controllo di risparmio energetico | Pagina 78 | |
| 17:Controllo del motore sincrono | Pagina 79 | |
| Visualizzazione e protezione | 20:Parametri definiti dall'utente | Pagina 80 |
| 21: tastiera e display | Pagina 82 | |
| 22:Configurazione dell'unità AC | Pagina 84 | |
| 23:Impostazione della funzione di protezione dell'unità | Pagina 87 | |
| 24:Parametro di protezione del motore | Pagina 90 | |
| 25:Parametro di rilevamento dei guasti | Pagina 92 | |
| 26:Parametro di registrazione dei guasti | Pagina 92 | |
| 27:Parametro di monitoraggio | Pagina 94 | |
| Comunicazione | 30:Comunicazione Modbus | Pagina 95 |
| 31:Può aprire la comunicazione | Pagina 97 | |
| Applicazione | 40Funzione PID del processo | Pagina 97 |
| 41Funzione del sonno | Pagina 104 | |
| 42Semplice PLC | Pagina 105 | |
| 43:Unità di ritardo programmabile | Pagina 107 | |
| 44:Comparatore e unità logica/controllore | Pagina 109 | |
| 45:Contaglio multifunzione | Pagina 113 | |
| Motore 2 | 60:parametro di base del motore2 | Pagina 115 |
| 61:parametro motore2 | Pagina 115 | |
| 62:Parametro di regolazione VF del motore2 | Pagina 115 | |
| 63:Parametro di controllo del vettore motore2 | Pagina 115 |
