Invertitore di controllo vettoriale IP55 per ambienti difficili

VEIKONG Ultimo nuovo Outlook VFD510 IP55 VFD di controllo vettoriale

1Introduzione al Veikong VFD510 Nuova serie:

L'inverter di alta protezione della serie VFD510 è un inverter di grado di protezione IP55 lanciato dalla nostra azienda.Non solo ha le prestazioni di alta qualità della serie VFD530Il prodotto è particolarmente adatto per applicazioni in ambienti con molta polvere, olio e nebbia d'acqua.VFD510 può azionare sia motori asincroni che motori magnesi sincroni permanenti. Ha una funzione STO standard e supporta una varietà di tipi di codificatori e interfacce di comunicazione.

2Le caratteristiche della nuova serie VEIKONG VFD510 IP55

1) Progettazione indipendente dei condotti d'aria
La progettazione di condotti d'aria indipendenti impedisce efficacemente alla polvere di penetrare nell'inverter e di causare cortocircuiti e altri guasti, migliorando così l'affidabilità;
L'uso di un grande volume d'aria e di un ventilatore di raffreddamento di lunga durata riduce efficacemente l'aumento della temperatura interna dell'inverter e garantisce un funzionamento affidabile e stabile dell'inverter.

2) Sistema di protezione completo
L'intera serie è dotata di protezione STO, protezione da cortocircuito di uscita a protezione da terra, protezione contro il sovraccarico del conducente, protezione contro il sovraccarico del motore, protezione contro la temperatura del conducente,opzionalePT100/PT1000/KTY84 protezione contro la sovra-temperatura del motore, ecc.
A seconda del tipo di guasto, può essere impostato su arresto senza guasto, arresto di decelerazione di guasto, arresto di guasto continua a funzionare, il che facilita la gestione delle emergenze in loco.

3) Processo automatico di spruzzatura del rivestimento conforme
Per migliorare l'adattabilità ambientale del prodotto vengono utilizzati più rivestimenti conformi di alta qualità.
Il rivestimento conforme adotta un processo di spruzzatura automatico per garantire l'uniformità dello spessore di spruzzatura della scheda di circuito e la consistenza del lotto del prodotto.

4) Ampia gamma di input di tensione conforme alle norme internazionali
Voltaggio nominale
Intervallo di fluttuazione di tensione ammissibile
Potenza di ingresso
frequenza
Modelli monofase/trifase 220V200V~240V
Modelli a tre fasi 380V:380V~480V
-15%-10%
50Hzor 60Hz.intervallo di fluttuazione ammissibile +5%

5) Esperimento di simulazione di progettazione termica
Il software della piattaforma di simulazione termica accurata è utilizzato per garantire l'affidabilità della simulazione termica.Gli inverter della serie VFD510 sono stati tutti sottoposti a test di simulazione termica.Solo nei requisiti di progettazione della sicurezza della simulazione termicaDopo i test effettivi, i risultati della simulazione termica sono molto vicini ai risultati dei test fisici.La simulazione termica può sostituire la simulazione del carico effettivo, aggiungendo un ulteriore strato di test termici scientifici.

6) Test rigoroso di aumento della temperatura
L'intera prova di aumento della temperatura dell'azionamento adotta la prova di sovraccarico a ciclo più rigorosa per garantire un funzionamento affidabile a lungo termine in condizioni di sovraccarico estremo.
Prova di sovraccarico ciclico: a temperatura ambiente di 50°, eseguire a corrente 1,5 volte la corrente di sovraccarico per 1 minuto, quindi eseguire a corrente nominale per 4 minuti e poi eseguire a 1.5 volte la corrente nominale per 1 minutoQuesto ciclo continuo dura 5 minuti per ciclo finché il sistema non raggiunge uno stato di equilibrio termico e l'intero propulsore non si trova entro il range di sicurezza termico progettato.

7) Prova a ciclo completo
Durante lo sviluppo del prodotto, l'intera scheda PCB sarà sistematicamente testata.Dopo l'assemblaggio, l'intera macchina sarà testata e l'ambiente EMC sarà testato.Dopo aver superato l'ispezione di qualità, l'intera scheda PCB sarà sottoposta ad un controllo.a12 ore, verrà effettuato un test di invecchiamento ad alta temperatura a 50°C per garantire la qualità della consegna di tutta la serie di prodotti.

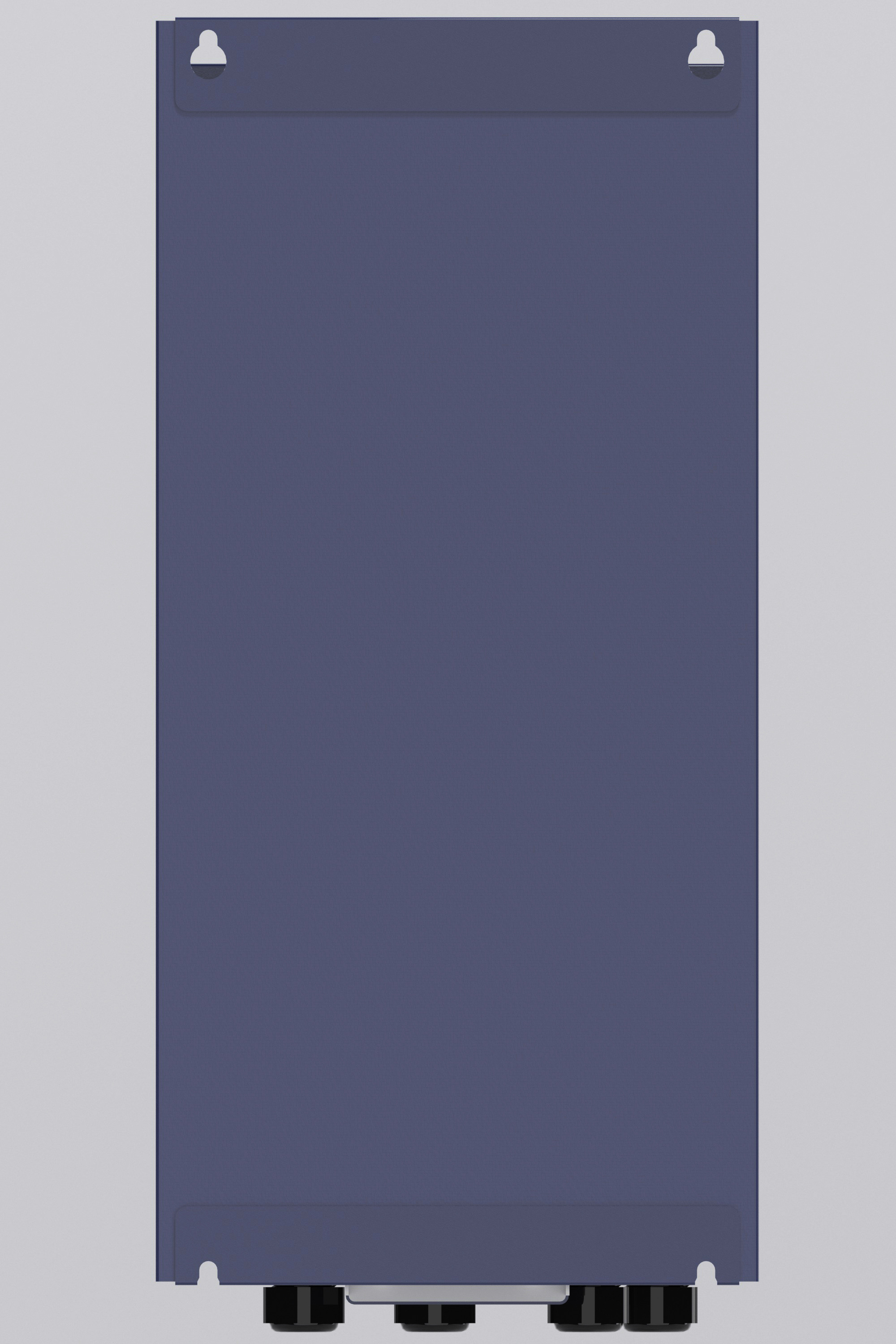

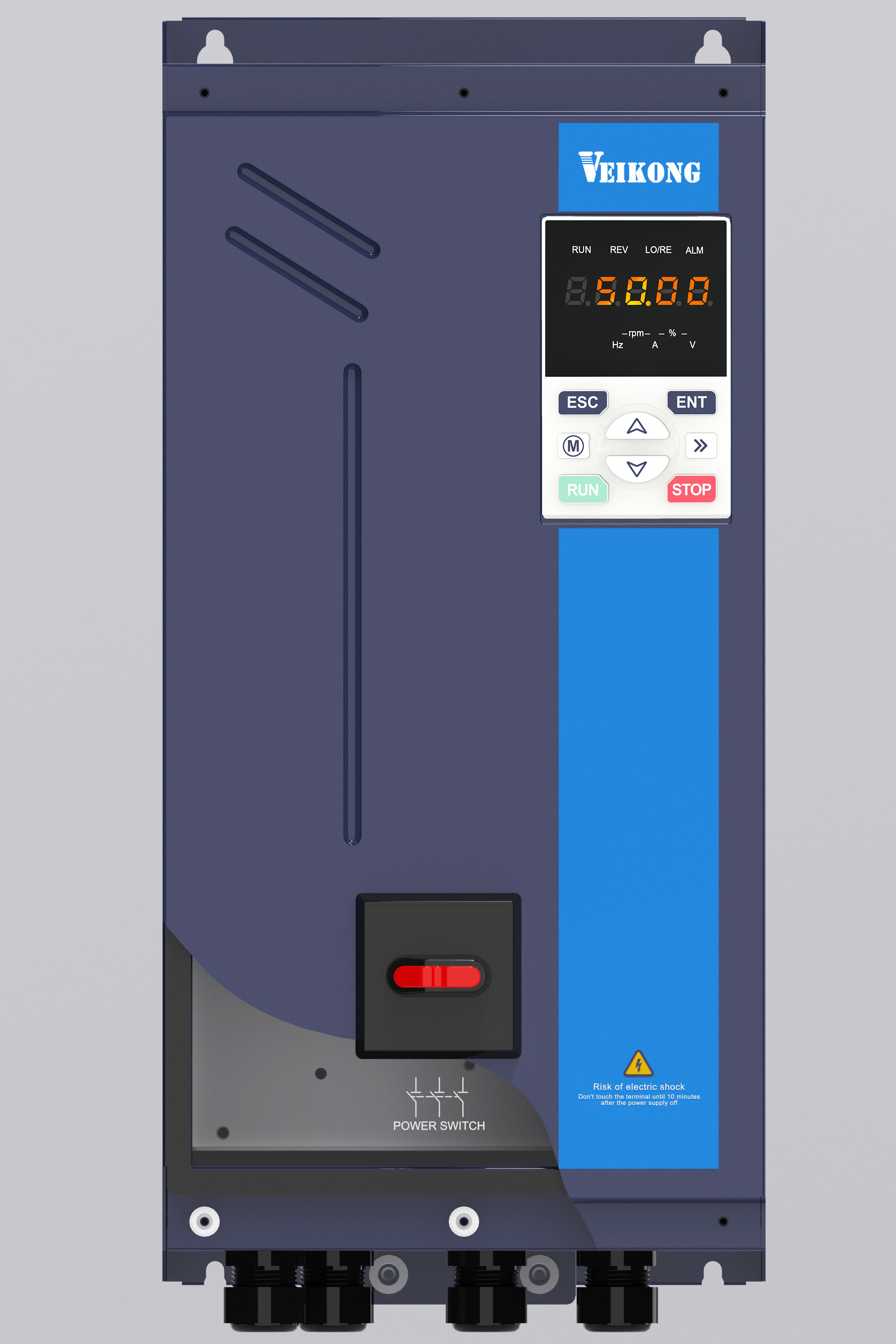

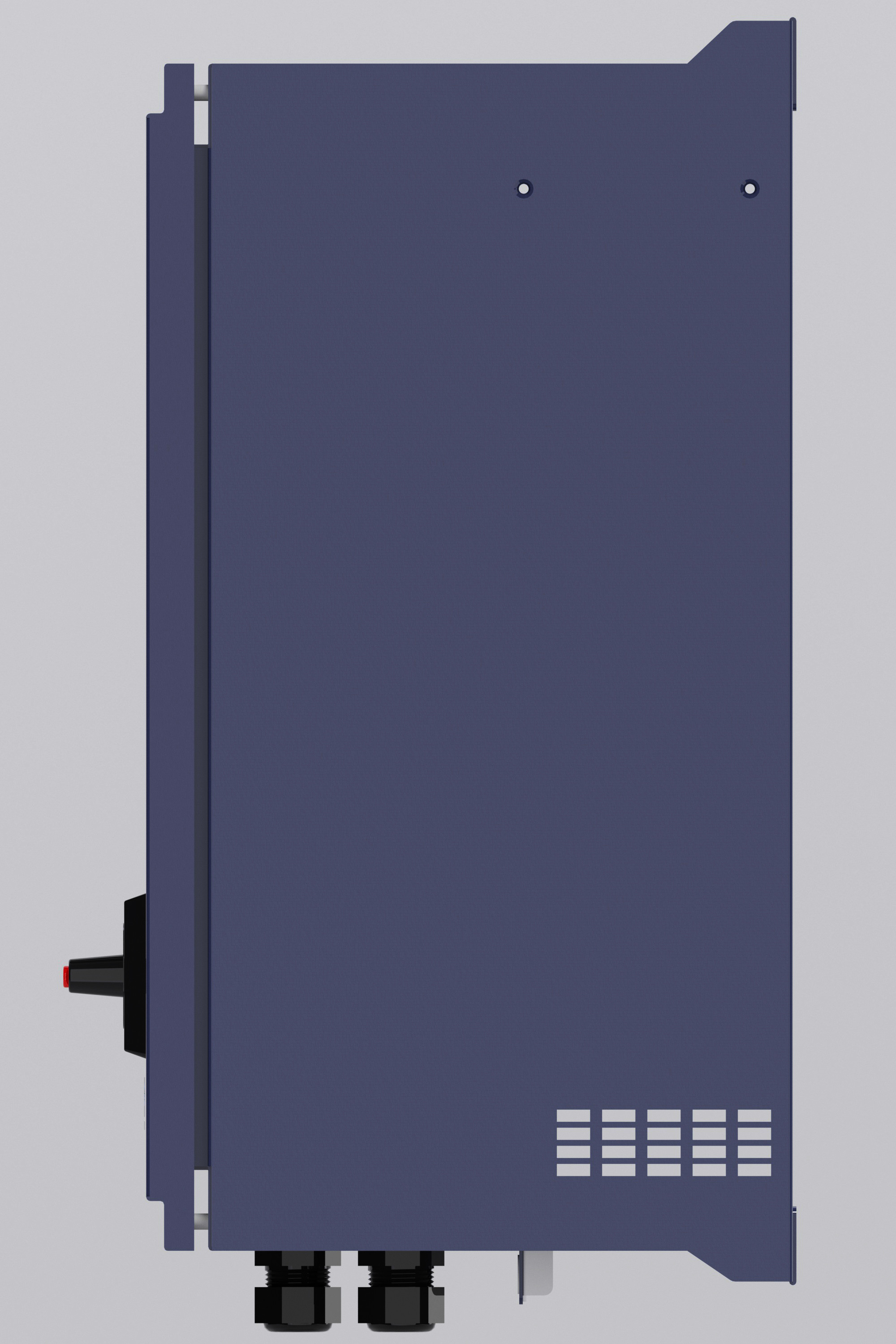

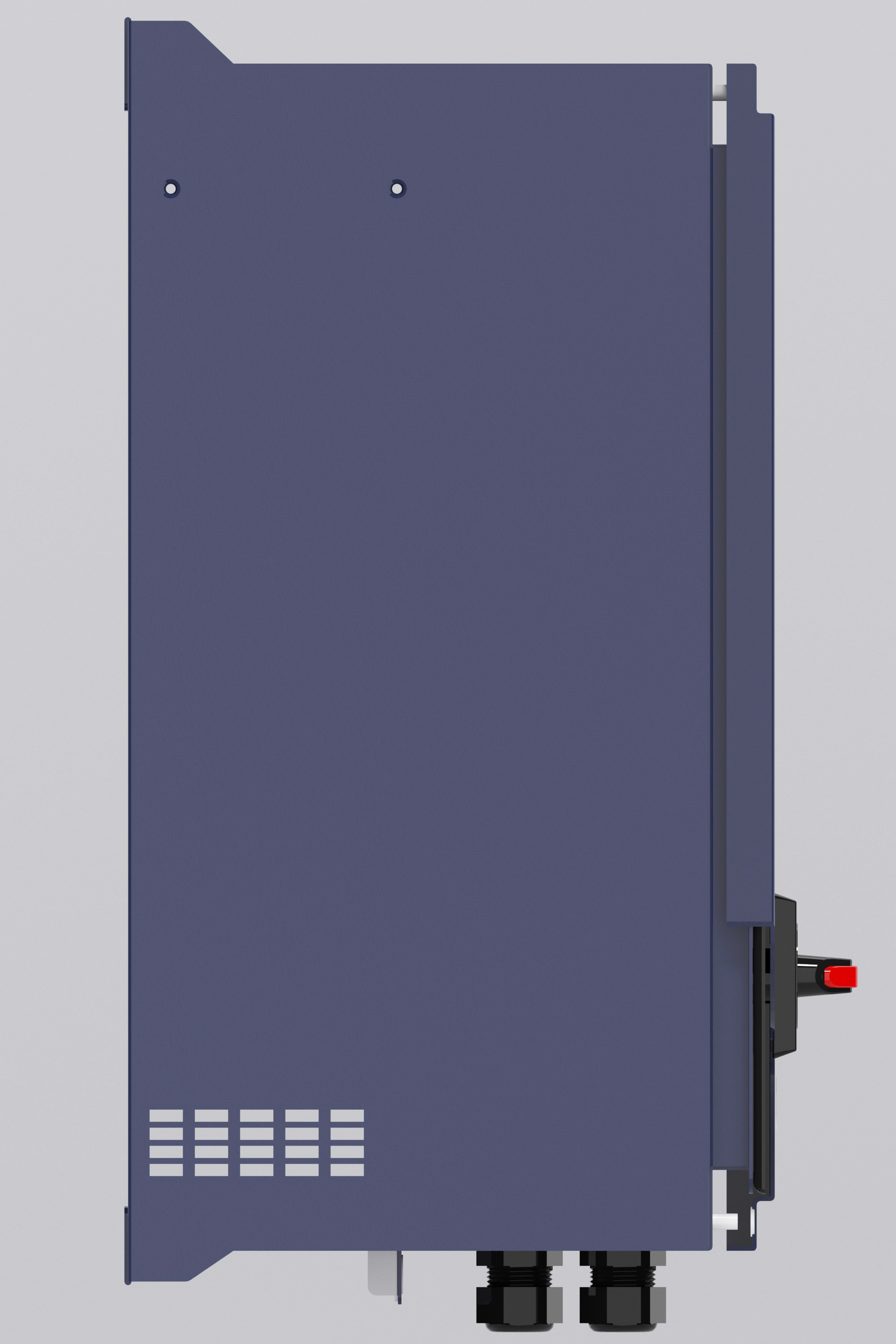

3. VEIKONG Dimensione del prodotto e tutti i lati mostrati

Tabella di selezione della produzione
