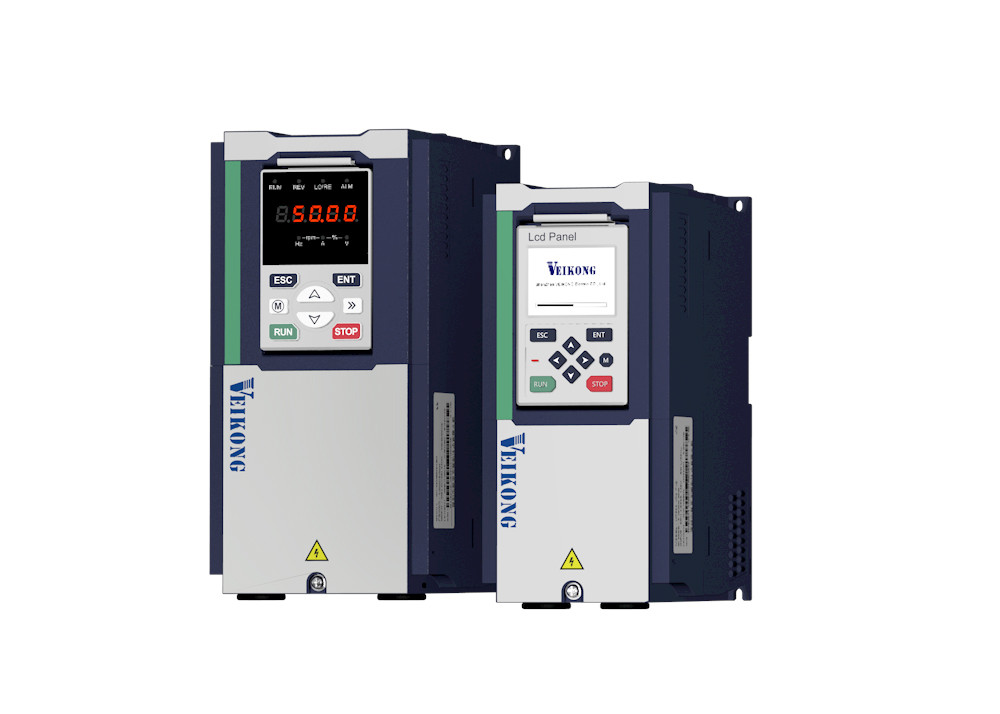

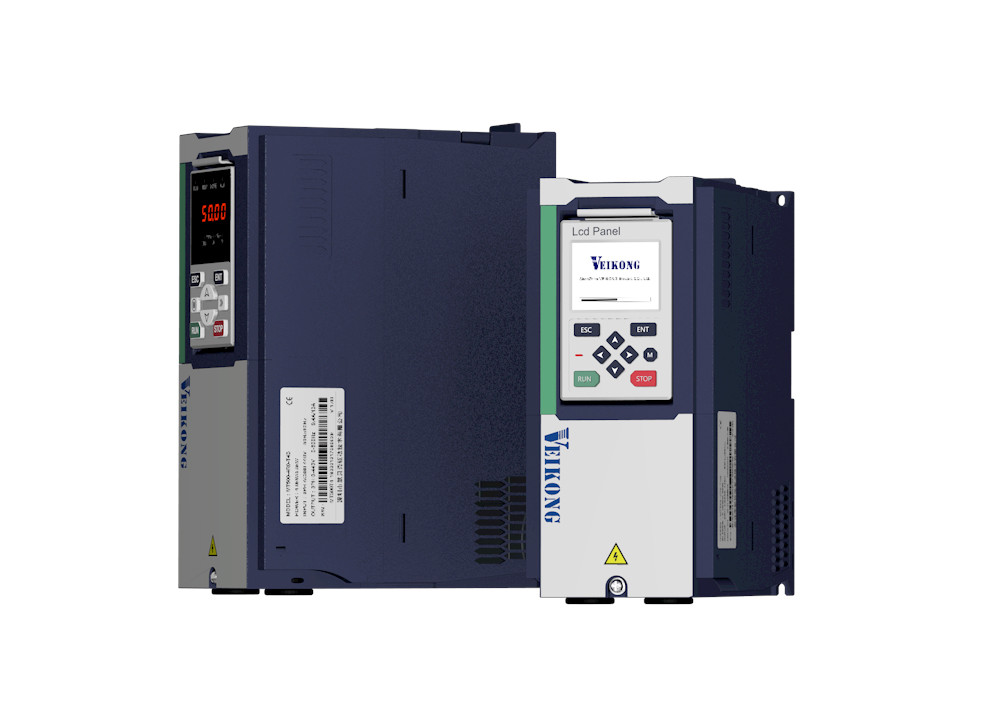

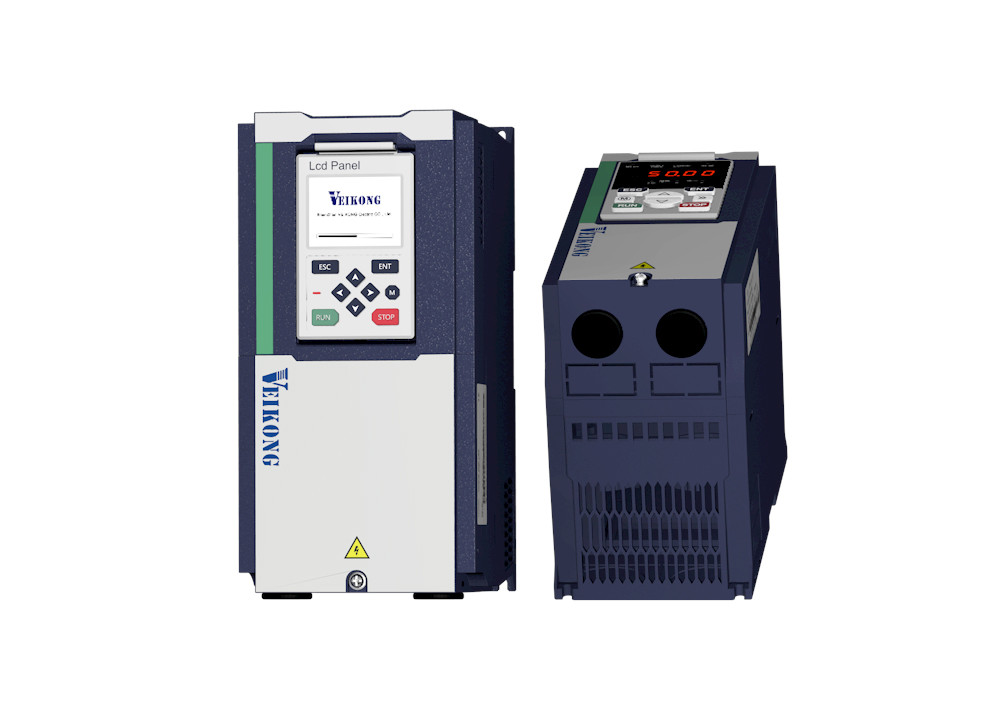

22KW 30KW 37KW 45KW VFD Inverter a Frequenza Variabile 3 Fasi Controllo Vettoriale
  • 22KW 30KW 37KW 45KW VFD Variable Frequency Drive 3 Phase Vector Controller
  • 22KW 30KW 37KW 45KW VFD Variable Frequency Drive 3 Phase Vector Controller
  • 22KW 30KW 37KW 45KW VFD Variable Frequency Drive 3 Phase Vector Controller
  • 22KW 30KW 37KW 45KW VFD Variable Frequency Drive 3 Phase Vector Controller
Luogo di origine Cina
Marca VEIKONG
Certificazione CE IEC
Numero di modello VFD500
Documento <a target='_blank' style='color: #2323ff;text-decoration: underline;' href="//www.veikong.com/photo/veikong/document/99193/VEIKONG VFD500 series product brochure 20231004 E-file.pdf">VEIKONG VFD500 series produ...le.pdf</a>
Quantità di ordine minimo 1
Imballaggi particolari Cartone e scatola di legno
Tempi di consegna 3 giorni, dipende dalla quantità dell&#39;ordine
Termini di pagamento MoneyGram, Western Union, T/T, D/P, D/A, L/C
Capacità di alimentazione 15000pcs al mese
Dettagli
Voltaggio 200V-240V, 380V-480V Gamma di potenza 0.75kw-710kw
Display LED/LCD Frequenza di ingresso 50HZ/60HZ
Atteggiamento Al di sotto di 1000 m Modalità di controllo V/F, SVC, VC
Descrizione di prodotto

22KW 30KW 37KW 45KW VFD Convertitore di frequenza variabile trifase Vector

Caratteristiche del prodotto di VFD trifase

Controllo della tensione e controllo della modalità coppia

Fino al 200% di coppia di spunto a Ohz
Controllo motore asincrono
Unità/controller di comparazione e logica

Funzione di sospensione

Funzione DI virtuale

Unità di ritardo programmabile
Auto-tuning del motore (statico e dinamico)
2 gruppi di parametri motore
Frenatura a iniezione CC Tastiera LCD e tastiera a navetta opzionali
Chopper del freno integrale (<30kW)
Reattore CC 18,5KW e superiore opzionale
2 Controllo PID opzionale
Funzione di risparmio energetico
Modbus RTU/RS485 integrato
Software per PC Tool
Scheda CANopen opzionale
Scheda Profinet opzionale
Più compatto per risparmiare spazio
Design antipolvere indipendente

Scheda di estensione IO

Scheda PG multipla


22KW 30KW 37KW 45KW VFD Inverter a Frequenza Variabile 3 Fasi Controllo Vettoriale 0

Specifiche tecniche


Articolo Specifica
Ingresso Tensione di ingresso

1 fase/3 fasi 220V:200V～240V

3 fasi 380V-480V:380V～480V
Intervallo di fluttuazione di tensione consentito -15%～10%
Frequenza di ingresso 50Hz / 60Hz, fluttuazione inferiore al 5%
Uscita Tensione di uscita 3 fasi: 0～tensione di ingresso
Capacità di sovraccarico

Applicazione per uso generale: 60S per il 150% della corrente nominale

Applicazione a basso carico: 60S per il 120% della corrente nominale
Controllo Modalità di controllo

Controllo V/f

Controllo vettoriale di flusso senza sensori senza scheda PG (SVC)

Controllo vettoriale di flusso della velocità del sensore con scheda PG (VC)
Modalità operativa Controllo della velocità, controllo della coppia (SVC e VC)
Gamma di velocità

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)
Precisione del controllo della velocità

±0,5% (V/f)

±0,2% (SVC)

±0,02% (VC)
Risposta alla velocità

5Hz (V/f)

20Hz (SVC)

50Hz (VC)
Gamma di frequenza

0,00～600,00Hz (V/f)

0,00～200,00Hz (SVC)

0,00～400,00Hz (VC)
Risoluzione della frequenza di ingresso

Impostazione digitale: 0,01 Hz

Impostazione analogica: frequenza massima x 0,1%
Coppia di spunto

150%/0,5Hz (V/f)

180%/0,25Hz (SVC)

200%/0Hz (VC)
Precisione del controllo della coppia

SVC: entro 5Hz10%, sopra 5Hz5%

VC: 3,0%
Curva V/f

Tipo di curva V / f: linea retta, multipunto, funzione di potenza, separazione V / f;

Supporto all'aumento della coppia: aumento automatico della coppia (impostazione di fabbrica), aumento manuale della coppia
Rampa di erogazione della frequenza

Supporta l'accelerazione e la decelerazione lineare e a curva S;

4 gruppi di tempo di accelerazione e decelerazione, intervallo di impostazione 0,00 s ~ 60000 s
Controllo della tensione del bus CC

Controllo dello stallo da sovratensione: limita la generazione di energia del motore regolando la frequenza di uscita per evitare l'errore di tensione;


Controllo dello stallo da sottotensione: controlla il consumo di energia del motore regolando la frequenza di uscita per evitare guasti di imbardata


Controllo VdcMax: limita la quantità di energia generata dal motore regolando la frequenza di uscita per evitare lo scatto da sovratensione;

Controllo Vdc Min: controlla il consumo di energia del motore regolando la frequenza di uscita, per evitare guasti da sottotensione
Frequenza portante 1kHz～12kHz (Varia a seconda del tipo)
Metodo di avvio Avvio diretto (può essere sovrapposto al freno CC); avvio con rilevamento della velocità
Metodo di arresto Arresto per decelerazione (può essere sovrapposto alla frenatura CC); libero di fermarsi
Funzione di controllo principale Controllo jog, controllo droop, funzionamento fino a 16 velocità, evitamento della velocità pericolosa, funzionamento a frequenza di oscillazione, commutazione del tempo di accelerazione e decelerazione, separazione VF, frenatura per sovra-eccitazione, controllo PID di processo, funzione di sospensione e riattivazione, logica PLC semplice integrata, terminali di ingresso e uscita virtuali, unità di ritardo integrata, unità di confronto e unità logica integrate, backup e ripristino dei parametri, registrazione perfetta dei guasti, ripristino dei guasti, due gruppi di parametri motore, commutazione libera, cablaggio di uscita di scambio software, terminali SU / GIÙ
Funzione Tastiera Tastiera digitale a LED e tastiera LCD (opzione)
Comunicazione

Standard:

Comunicazione MODBUS

CAN OPEN E PROFINET (IN FASE DI SVILUPPO)
Scheda PG Scheda interfaccia encoder incrementale (uscita differenziale e collettore aperto), scheda trasformatore rotante
Terminali di ingresso

Standard:

5 terminali di ingresso digitali, uno dei quali supporta l'ingresso a impulsi ad alta velocità fino a 50 kHz;

2 terminali di ingresso analogici, supportano l'ingresso di tensione da 0 ~ 10 V o l'ingresso di corrente da 0 ~ 20 mA;

Scheda opzionale:

4 terminali di ingresso digitali

2 terminali di ingresso analogici.supporto -10V-+10V ingresso di tensione
Terminali di uscita

standard:

1 terminale di uscita digitale;

1 terminale di uscita a impulsi ad alta velocità (tipo a collettore aperto), supporta l'uscita del segnale a onda quadra da 0 ~ 50 kHz;

1 terminale di uscita relè (il secondo relè è un'opzione)

2 terminali di uscita analogici, supportano l'uscita di corrente da 0 ~ 20 mA o l'uscita di tensione da 0 ~ 10 V;

Scheda opzionale: 4 terminali di uscita digitali
Protezione Fare riferimento al Capitolo 6 "Risoluzione dei problemi e contromisure" per la funzione di protezione
Ambiente Posizione di installazione Interno, senza luce solare diretta, polvere, gas corrosivi, gas combustibili, fumo di olio, vapore, gocciolamento o sale.
Altitudine 0-3000 m. L'inverter sarà declassato se l'altitudine è superiore a 1000 m e la corrente di uscita nominale si ridurrà dell'1% se l'altitudine aumenta di 100 m
Temperatura ambiente -10°C~ +40°C, massimo 50°C (declassato se la temperatura ambiente è compresa tra 40°C e 50°C) La corrente di uscita nominale diminuisce dell'1,5% se la temperatura aumenta di 1°C
Umidità Inferiore al 95% UR, senza condensa
Vibrazione Inferiore a 5,9 m/s2 (0,6 g)
Temperatura di stoccaggio -20°C ~ +60°C
Altri Installazione Montaggio a parete, armadio a pavimento, transmurale
Livello di protezione IP20
Metodo di raffreddamento Raffreddamento ad aria forzata
EMC CE ROHS

Filtro EMC interno

Conforme a EN61800-3

Categoria C3

3rd Ambiente

Applicazione del prodotto

22KW 30KW 37KW 45KW VFD Inverter a Frequenza Variabile 3 Fasi Controllo Vettoriale 1

22KW 30KW 37KW 45KW VFD Inverter a Frequenza Variabile 3 Fasi Controllo Vettoriale 2

22KW 30KW 37KW 45KW VFD Inverter a Frequenza Variabile 3 Fasi Controllo Vettoriale 3


22KW 30KW 37KW 45KW VFD Inverter a Frequenza Variabile 3 Fasi Controllo Vettoriale 4

FAQ:


1. Quale intervallo di tensione puoi supportare?

Ingresso monofase 220v, uscita monofase 220v;
Ingresso monofase 220v, uscita trifase 220v;
Ingresso trifase 220v, uscita trifase 220v;
Ingresso monofase 220v, uscita trifase 380v;


2. Qual è lo standard del pacchetto?

Sotto 37kw, è un pacchetto di cartone; 45kw e superiori, è un pacchetto di legno.


3. Accetti affari OEM?

Accettiamo OEM e ODM con la tua autorizzazione.
