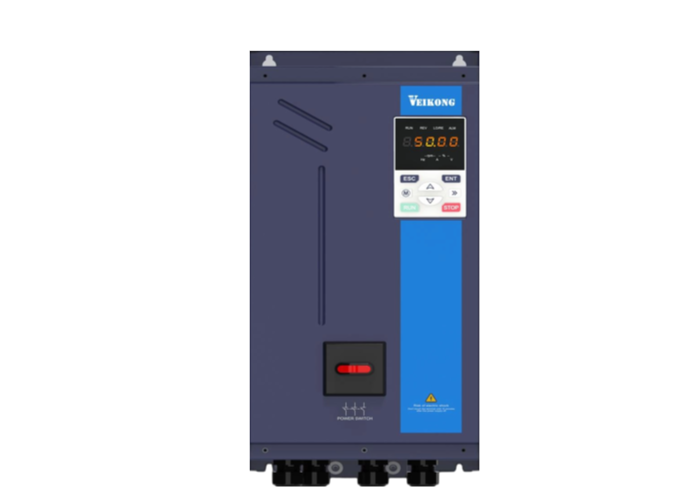

VEIKONG VFD510 IP55 Alta protezione Invertitore di frequenza vettoriale 4kW~45kW

1. Modelle

Modelli principali (380V trifase)

• VFD510-4R0-T4B: 4 kW
• VFD510-5R5-T4B: 5,5 kW
• VFD510-7R5-T4B: 7,5 kW
• VFD510-011-T4B: 11 kW
• VFD510-015-T4B: 15 kW
• VFD510-018-T4B: 18,5 kW
• VFD510-022-T4B: 22 kW
• VFD510-030-T4 ((B): 30 kW
• VFD510-037-T4 ((B): 37kW
• VFD510-045-T4 ((B): 45 kW

Specifiche di tensione

• 220V mono/trifase: 200V~240V
• 380V trifase: 380V~480V

2. Performance di base

Prestazioni ambientali e di protezione

• Grado di protezione: IP55, efficacemente resistente alla polvere, alla nebbia d'acqua e alla contaminazione da olio con eccellente resistenza alla corrosione
• Temperatura ambiente: Progettazione standard per ambiente di lavoro a 50°C; intervallo di funzionamento normale: 10°C ~ 40°C, temperatura ambiente massima fino a 50°C
• Tolleranza alle fluttuazioni di tensione: -15% ~ +10%
• Frequenza di ingresso: 50Hz/60Hz, fluttuazione ammissibile: ±5%
• Adattamento all'altitudine: 0~3000 m. Derata dell'1% della corrente nominale per 100 m sopra 1000 m
• Sistema di raffreddamento: progettazione di condotti d'aria indipendenti, grandi pinne in alluminio per la dissipazione del calore e ventilatore di raffreddamento IP65 per una dissipazione del calore affidabile
• Collegamento del cavo: glandola di cavo in nylon IP68, impermeabile, anti-invecchiamento e resistenza elevata

Controllo e prestazioni operative

• Motori applicabili: Motore asincrono, motore sincrono a magnete permanente (PMSM)
• Moduli di controllo: controllo V/F, controllo vettoriale senza sensori (SVC), controllo vettoriale con sensore di velocità (VC)
• Intervallo di velocità: 1:100 (V/F), 1:200 (SVC), 1:1000 (VC)
• Precisione del controllo della velocità: ±0,5% (V/F), ±0,2% (SVC), ±0,02% (VC)
• Torsione di avvio: coppia nominale al 150% @ 0,5 Hz (V/F), coppia nominale al 150% @ 0,25 Hz (SVC), coppia nominale al 150% @ 0 Hz (VC)
• Capacità di sovraccarico: corrente nominale del 150% per i 60s e del 180% per i 8s per carichi pesanti; corrente nominale del 120% per i 60s per i carichi leggeri
• Intervallo di frequenza: 0,00~500,00Hz (V/F), 0,00~200,00Hz (SVC), 0,00~400.00Hz (VC)
• Risposta rapida: 5Hz (V/F), 20Hz (SVC), 50Hz (VC)

Performance di affidabilità

• Adotta una simulazione termica professionale e rigorosi test ciclici di aumento della temperatura e sovraccarico
• Superato i completi test EMC, fulmine, scarica elettrostatica e invecchiamento
• Il processo di rivestimento conforme è applicato per una maggiore capacità anticorrosione

3Funzioni principali

Funzioni di sicurezza e protezione

• Funzione STO standard integrata (Safe Torque Off)
• Protezione completa contro eccesso di temperatura, eccesso di corrente, eccesso di tensione, sotto tensione, sovraccarico e altri guasti

Funzioni operative e di processo

• Funzionamento in programma a più velocità in 16 fasi con modalità di ciclo multiple
• Controllo PID integrato per la regolazione a circuito chiuso dei processi
• Protezione contro il rallentamento, l'eccitazione eccessiva e il sottovoltaggio
• Avvio di controllo della velocità per l'avvio regolare e senza urti dei motori rotanti
• Modalità di risparmio energetico automatico, ideale per applicazioni di ventilatori e pompe
• Funzione di sonno e sveglia indipendente
• Supporto per il libero passaggio tra due serie di parametri del motore
• Funzionamento senza interruzione a causa di errori minori

Funzioni logiche e ausiliarie

• PLC semplice integrato: 4 unità di ritardo, 4 unità di confronto e 4 unità logiche per semplificare il cablaggio dei periferici
• Supporto per l'adeguamento della sequenza di fase del motore tramite software senza modifica del cablaggio
• Backup e ripristino dei parametri, registrazione completa dei guasti e riprova automatica dei guasti

Interfacce di comunicazione e I/O

• Comunicazione standard: Modbus
• Comunicazione estesa facoltativa: Modbus-TCP, CANopen, Profinet
• Carte di codifica opzionali per codificatori e risolutori incrementali
• Termini di I/O digitali e analogici ricchi, dotati di ingressi e uscite a impulsi ad alta velocità
• Carta di espansione I/O opzionale, compatibile con PT100, PT1000 e altri sensori di temperatura

Configurazione della frenata

• Unità di frenatura integrata per i modelli di taglia C e di taglia minore; l'unità di frenatura è facoltativa per i modelli di taglia D e superiori

4Industria delle applicazioni

5Servizio post vendita

• Garanzia di qualità di 24 mesiForniamo ricambi gratuiti per guasti di qualità nel periodo di garanzia.
• Il team tecnico professionale offre un supporto tecnico online globale per risolvere vari problemi di applicazione.
