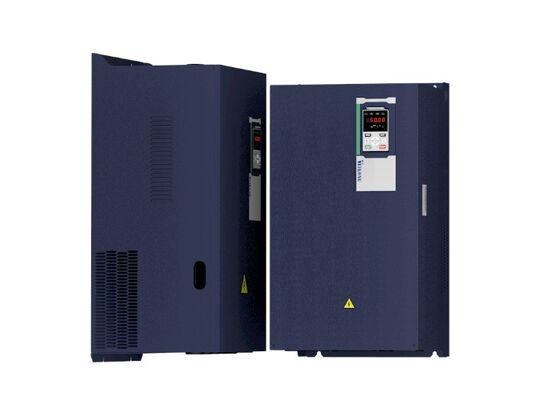

Invertitore di gru pesanti da 380V VEIKONG CH530 con controllo anti-swing e freno per azionamento alternativo da 0,75-710kW

Introduzione del prodotto

Il VEIKONG CH530 è un motore ad aria variabile per motori pesanti sviluppato per gru, sollevamenti elettrici, verricelli e macchinari industriali di sollevamento.Combina un controllo preciso del motore con funzioni di gru dedicate per fornire un avvio stabile, regolazione della velocità agevole, affidabile coordinamento meccanico dei freni e controllo del carico migliorato.

Il CH530 supporta le sorgenti di alimentazione trifase AC 380V-480V e copre potenze nominali del motore da 0,75 kW a 710 kW. Può controllare sia motori asincroni che motori sincroni a magnete permanente,rendendolo adatto ai nuovi sistemi di gru, aggiornamenti di attrezzature e progetti di sostituzione.

Rispetto a un inverter convenzionale di uso generale, il CH530 offre funzioni specifiche per l'applicazione per il sollevamento, l'abbassamento, il trasporto del carrello, il trasporto del ponte e i meccanismi di rotazione.I suoi algoritmi di controllo professionistici contribuiscono a migliorare la sicurezza delle gru, efficienza operativa e comodità di messa in servizio.

Principali caratteristiche del prodotto

• Azionamento a frequenza variabile dedicato per gru e apparecchiature di sollevamento
• tensione di ingresso AC trifase 380V-480V
• Ampia gamma di potenza da 0,75 kW a 710 kW
• Controllo meccanico professionale della sequenza dei freni
• Fino al 150% di coppia di avvio a 0 Hz con feedback dell'encoder
• Controllo anti-swing integrato per il trasporto in carrello e su ponte
• Funzione servo-zero per la protezione aggiuntiva della tenuta del carico
• Aumento automatico della velocità a carico leggero
• Riduzione automatica della velocità in condizioni di carico pesante
• Accelerazione e decelerazione lineari e in curva S
• Macro di parametri della gru integrate per una rapida messa in servizio
• Supporto per motori sincronici a magnete permanente e asincroni
• Comunicazione RTU Modbus standard
• Comunicazione Ethernet industriale e bus di campo facoltativa
• Opzioni di ampliamento di codificatori multipli e di I/O
• Garanzia di 24 mesi e assistenza tecnica professionale

Caratteristiche del prodotto

Controllo preciso dei freni meccanici

Il CH530 controlla il freno meccanico in base alla corrente del motore, alla frequenza di uscita e alle impostazioni di tempistica regolabili.

Prima di rilasciare il freno meccanico, l'azionamento può stabilire la coppia motore richiesta. Questo aiuta a evitare che il carico sospeso cadga o scivoli durante l'avvio.l'azionamento coordina la decelerazione del motore e l'applicazione del freno per ottenere un arresto regolare e controllato.

Molti parametri di sincronizzazione dei freni possono essere regolati in base alla struttura della gru, alle caratteristiche del motore, alle condizioni di carico e alla risposta meccanica del freno.

Forte prestazione di avvio a carico pesante

Il CH530 fornisce eccellenti prestazioni di coppia a bassa velocità per applicazioni di sollevamento impegnative.

Ciò consente al motore di generare una coppia sufficiente prima del rilascio del freno meccanico.e altre apparecchiature che spesso partono con carico sospeso.

Controllo antiscivolo per la sicurezza del sollevamento

L'algoritmo antiscivolo integrato aiuta a prevenire movimenti di carico inaspettati durante il sollevamento e l'abbassamento..

Questa funzione riduce il rischio di slittamento del carico causato da una coppia di partenza insufficiente o da un coordinamento errato tra motore e freno meccanico.

Tecnologia integrata anti-swing

L'oscillazione del carico può ridurre l'efficienza della gru e rendere difficile il posizionamento accurato.

Ottimizzando il processo di accelerazione e decelerazione, l'azionamento contribuisce a ridurre le oscillazioni di carico sospeso.Ciò consente all'operatore di posizionare il carico più rapidamente e riduce le inutili regolazioni in avanti e indietro.

Funzione di tenuta del servo a carico zero

Se il freno meccanico non si chiude correttamente o non può fornire una forza di trattenimento sufficiente, l'albero del motore può iniziare a ruotare.

L'azionamento genera una coppia di tenuta per aiutare a mantenere la posizione corrente del carico o del carrello.

Aumento automatico della velocità di carico leggero

Quando il carico effettivo è inferiore al carico nominale, il CH530 può aumentare automaticamente la velocità di funzionamento per abbreviare il ciclo di lavoro e migliorare l'efficienza di movimentazione.

Questa funzione è utile per le gru che operano frequentemente con livelli di carico diversi, consentendo un funzionamento più rapido in condizioni di carico leggero senza richiedere ripetute regolazioni manuali della velocità.

Riduzione automatica della velocità a carico pesante

Quando viene rilevato un carico elevato o una condizione di sovraccarico, l'unità può ridurre automaticamente la velocità di funzionamento.e altri componenti di trasmissione.

La combinazione di aumento della velocità a carico leggero e riduzione della velocità a carico pesante consente alla gru di operare in modo efficiente mantenendo un controllo affidabile del carico.

Controllo della velocità

Il CH530 supporta l'accelerazione e la decelerazione sia lineari che in curva S. Quattro gruppi di tempi di accelerazione e decelerazione possono essere configurati per diversi movimenti della gru.

Le transizioni di velocità agevolano la riduzione dell'impatto meccanico durante l'avvio, l'arresto e i cambi di direzione.filo di ferro, ruote e struttura meccanica.

Macro di controllo di gru multiple

Le macro dei parametri della gru pre-programmate sono integrate nel CH530. Queste macro forniscono un comodo punto di partenza per configurare il sollevamento, il trasporto del carrello, il trasporto del ponte,e sistemi di rotazione delle gru a torre.

L'ingegnere di messa in servizio può selezionare la macro applicativa pertinente e quindi regolare i parametri del motore e del controllo in base all'attrezzatura effettiva.

Opzioni di controllo del motore flessibili

Il CH530 supporta il controllo V/F, il controllo vettoriale senza sensori e il controllo vettoriale a circuito chiuso con feedback dell'encoder.

Il controllo V/F è adatto per applicazioni con esigenze di base di controllo della velocità.Il controllo vettoriale a circuito chiuso offre un controllo più preciso della velocità e della coppia per applicazioni di sollevamento più impegnative.

Applicazioni tipiche

Il VEIKONG CH530 può essere utilizzato in una vasta gamma di apparecchiature per il sollevamento e la movimentazione dei materiali, tra cui:

• Altre apparecchiature per il trasporto di merci
• Altre apparecchiature per il trasporto di merci
• Ventilatori industriali
• Granate aeree
• Granate da ponte
• Granate a grattacielo
• Granate da torre
• Granate da porto
• Granate per la movimentazione di contenitori
• Sistemi di sollevamento per costruzioni
• Altre apparecchiature
• Granate metalurgiche
• Granate per officine
• Apparecchiature per la movimentazione dei materiali in magazzino
• Meccanismi di trasporto tram e ponte
• Meccanismi di rotazione delle gru

Vantaggi di applicazione

Per i meccanismi di sollevamento

Il CH530 offre un'elevata coppia di partenza, un controllo dei freni professionale, una protezione antiscivolo e un funzionamento stabile a bassa velocità.

Per viaggiare in tram

L'azionamento fornisce un'accelerazione fluida, una regolazione accurata della velocità e un controllo anti-swing.

Per viaggi su ponte e galleria

Impostazioni di velocità multiple, controllo della curva S e accelerazione e decelerazione sincronizzate aiutano a migliorare la stabilità di marcia e ridurre gli urti meccanici.

Per le gru a torre

Il CH530 offre una regolare apertura, fermata e cambio di direzione, riducendo così le vibrazioni strutturali e l'impatto meccanico durante il giro.

per le treppie e i sollevamenti minerari

Controllo vettoriale a circuito chiuso, coppia di partenza elevata e affidabile coordinamento dei freni forniscono un controllo migliorato per il trasporto verticale di carichi pesanti.

Opzioni di comunicazione e di espansione

La comunicazione Modbus RTU è inclusa come standard per la connessione a PLC, HMI e sistemi di controllo industriali.

Le seguenti opzioni di comunicazione sono disponibili a seconda delle esigenze del progetto:

• Modbus TCP
• CANaperto
• Profinet
• EtherCAT

Sono disponibili anche schede di codifica incrementale opzionale, schede di risoluzione, schede di comunicazione e moduli di espansione I/O. Queste opzioni consentono al CH530 di soddisfare diverse esigenze di feedback, terminale, rete,e requisiti di automazione.

Configurazione del sistema di frenatura

I modelli CH530 da 0,75 kW a 90 kW sono disponibili con unità di frenatura integrate, riducendo il numero di componenti esterni e risparmiando spazio al comando.

I modelli da 110 kW a 710 kW sono progettati per essere utilizzati con unità di frenatura esterne idonee.tempo di decelerazione, ciclo di funzionamento e funzione di frenatura richiesta.

VEIKONG può assistere i clienti nella selezione della resistenza di frenatura e dell'unità di frenatura in base all'applicazione effettiva.

Perché scegliere VEIKONG?

Soluzione specializzata di controllo delle gru

Il CH530 è stato sviluppato appositamente per le attrezzature di sollevamento e integra importanti funzioni della gru in una piattaforma di azionamento.

Un team tecnico esperto

I team tecnici e di gestione di VEIKONG hanno più di 20 anni di esperienza nel controllo industriale degli azionamenti e nelle applicazioni per motori.

Ampia scelta di prodotti

Le potenze da 0,75 kW a 710 kW sono disponibili per piccoli sollevamenti, gru di medie dimensioni e grandi sistemi di sollevamento industriale.

Gestione della qualità affidabile

VEIKONG applica rigorose procedure di controllo della qualità durante lo sviluppo del prodotto, l'ispezione dei componenti, l'assemblaggio, i test funzionali e l'ispezione finale.

Supporto alle applicazioni

Il nostro team tecnico può aiutare con la selezione dell'azionamento, la corrispondenza del motore, il cablaggio, le impostazioni dei parametri, la selezione del sistema di frenatura, la messa in servizio e l'analisi dei guasti.

Configurazione flessibile

Diversi tastiere, schede di comunicazione, schede di codifica, moduli I/O, unità di frenatura e resistori di frenatura possono essere selezionati in base alle esigenze del progetto.

Servizio post-vendita globale

VEIKONG fornisce supporto tecnico remoto, assistenza per la risoluzione dei problemi e una garanzia del prodotto di 24 mesi per i clienti internazionali.
